Mô tả ngắn:
Hệ thống kiểm tra X-ray để bàn chất lượng nhất
Hệ thống kiểm tra X-ray TruView™ Prime là hệ thống chụp X-quang cơ giới hóa hoàn toàn, đượcphát triển để đáp ứng những yêu cầu nghiêm ngặt trong phân tích chất bán dẫn, kiểm tra QFN và BGA, kiểm tra lắp rắp điện tử và chất lượng chung. Hệ thống TruView™ Prime là ứng dụng riêng dành cho các vật mẫu có kích thước 12”x12”.
Hệ thống để bàn và vô cùng chất lượng
Trong nhiều năm, các đội kỹ thuật đã phải khó khăn chọn lựa giữa một hệ thông kiểm tra x-ray lớn, cho ra chất lượng hình ảnh tốt với một hệ thống x-quang...
Mô tả ngắn:
Hệ thống kiểm tra yếu tố X-quang nhỏ gọn hoàn hảo
Hệ thống kiểm tra X-quang TruView™ Cube mới là một hệ thống chụp X-quang cơ giới hóa hoàn toàn được phát triển để đáp ứng các yêu cầu chặt chẽ trong lắp ráp điện tử và kiểm tra thành phần. Đối với những nơi có không gian nhỏ hẹp thì TruView™ Cube X-ray sẽ rất vừa vặn trên chiếc bàn trong phòng nghiên cứu của bạn.
Tối ưu và đem lại hiệu quả chi phí
Chúng tôi hiểu rằng quá trình mua một chiếc máy x-quang là rất phức tạp. Trước tiên, bạn cần phải dò tìm trong một núi các thuật ngữ kỹ thuật để...
Mô tả ngắn:
Thông số kỹ thuật máy gắp đặt linh kiện NeoDen 3V
Thông tin chung
NeoDen3V là phiên bản nâng cấp của dòng máy TM245P series.
Máy có 2 đầu hút, 46 khe feeder, hệ thống vision, hệ thống đặt PCB linh hoạt, là dòng máy phù hợp cho chế thử, sản xuất vừa và nhỏ với chi phí đầu tư và sản xuất rất hợp lý.
Đặc điểm
2 đầu hút, hệ thống vision
...
Mô tả ngắn:
NeoDen4--- Máy gắp đặt với hệ thống camera (rail điều chỉnh tự động)
Sản phẩm
NeoDen4 là dòng máy mới rất được mong chờ của Neoden, đây là hệ thống máy gắp đặt tự động cùng hệ thống quét ảnh tự động.
Là một nhà thiết kế và phát triển máy PnP chuyên nghiệp, Neoden them gia ngành công nghiệp SMT từ năm 2010. Neoden 4 bao gồm hệ thống camera kép, rails tự động, feeders điện tự động và 4 đầu hút, hỗ trợ tới linh kiện 0201, BGA, QFN, và có khả năng đáp ứng cho LED 0.8m/1.2m/1.5m LED. NeoDen4 là sư lựa chọn hàng đầu bởi độ chính xác cao, tốc độ, sự ổn...
Mô tả ngắn:
Máy phay khoan mạch Bungard CCD/MTC là dòng máy chất lượng cao với chức năng thay dao bán tự động (MTC = manual tool change).
CCD/MTC khác dòng máy CCD/2 bởi vùng làm việc rộng hơn (325x495mm so với 270x325mm) và bởi bộ điều khiển độc lập.
So sánh với dòng máy ATC, phần mềm sẽ ngắt hoạt động trong suốt quá trình thay dao bằng tay (xoay núm vặn 1/4 vòng, động cơ sẽ hoạt động trở lại và nhớ vị trí trước khi thay dao).
Với đầu khoan mạnh mẽ, thân máy vững chắc, Bungard CCD/MTC hoàn hảo cho việc định tuyến, khắc trên vật liệu nhựa, nhôm hay cá loại thép khác. 19" rack board cũng có thể thực hiện trên máy CCD/MTC.
Thông số kỹ thuật:
Nguồn cấp:
110-240...
Mô tả ngắn:
Máy làm mạch in CCD/2-Eco
The Bungard CCD/2-Eco completes the Bungard CNC segment for the low price level. The machine is especially interesting for beginners with a low budget, because it has on the one hand an unbeatable price, but on the other hand offers the same mechanic quality and precision of all other Bungard CNC machines.
In opposit to all other CCDs, this machine is equipped with a low-cost eco-spindle which allows speeds from 5000 up to 35000 U / min. For normal everyday work such as isolation milling and contour milling of printed circuit boards, this spindle is highly sufficient. For for aluminum and non-ferrous metals however not. Of course the machine can be retrofitted at any time thereafter with a high-speed spindle.
The CCD/2-Eco is a high quality Computer Controlled Drilling machine with semi-automatic tool change....
Mô tả ngắn:
Vật tư và lựa chọn cho máy CCD
Bộ kit cho máy Bungard CCD
Để làm việc trực tiếp với máy Bungard CCD, một số vật tư phụ kiện được yêu cầu. Với khách hàng mới, chúng tôi chuẩn bị một bộ kit dựa theo kinh nghiệm sử dụng máy của chúng tôi.
hàng hóa:
40 mũi cắt (10xG30°, 10xG60°, 5x0.8mm SCFT, 5x1.0mm SCFT, 2x1.2mm SCFT, 2x 1.5mm SCFT, 2x2.0mm SCFT, 2x2.5mm SCFT, 2x3.0mm SCFT)
40 mũi khoan (5x0.6mm, 5x0.7mm, 5x0.8mm, 5x0.9mm, 4x1.0mm, 3x1.1mm,3x1.2mm, 2x1.3mm, 2x1.5mm, 2x2.0mm, 2x2.5mm, 2x3.0mm)
100 pin đánh dấu; 3 lau PCB; 1 băng dính đặc biệt
10 tấm FR4 200x300x1,5mm 35/0 copper; 10 tấm FR4 200x300x1,5mm 35/35 copper
5 tấm lót dưới 245x330x6mm
...
Mô tả ngắn:
Máy làm mạch in Bungard CCD Premium
Dòng máy quốc tế tạo ra xu hướng cho toàn thị trường là Bungard CCD PREMIUM.
Nó được bao gồm tất cả các đặc điểm được yêu cầu trong các phòng nghiên cứu PCB tới một trung tâm CNC đầy đủ.
Chi tiết:
Tốc độ cao nhất 22m/phút
Độ phân giải bước lên tới 1 µm.
Công nghệ chip 32 Bit cho phép giao tiếp, kết nối nhanh chóng với Windows 8 (hoặc cao hơn)
Cổng USB trực tiếp, dễ dàng cài đặt
Bàn gia công nhôm chính xác cao, dung sai phay 2 mặt bằng không.
Chi phí bảo dưỡng thấp đai tuyền tính trực tiếp trục X,Y
Đặc điểm chung: ...
Mô tả ngắn:

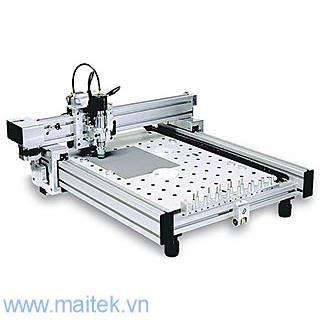

Máy làm mạch in Bungard CCD/ATC/XL
Máy Bungard CCD/ATC/XL là dòng máy cao cấp với chức năng thay dao tự động (ATC).
ATC/XL cũng giống các máy CCD khác cho phép thực hiện gia công trực tiếp từ dữ liệu khoan Excellon / Sieb&Meyer hay dữ liệu HP/GL để sản xuất PCB (khoan, cắt, cắt biên dạng, phay) hoặc cắt và khắc trên các chất liệu nhựa, nhôm, kim loại.
Máy CCD/ATC/XL khác với CCD/MTC/XL bởi có 25 vị trí thay dao tự động. Vùng làm việc giống nhau.
So với máy CCD/ATC, máy XL có vùng làm việc lớn hơn (500x600mm so với 495x325mm của CCD/ATC) và số vị trí thay dao tự động (25 so với 15) .
MáyATC lý tưởng cho việc sản xuất PCB lớn, phức tạp với nhiều lỗ khoan và dùng cho các ứng dụng đặc biệt khác....
Mô tả ngắn:

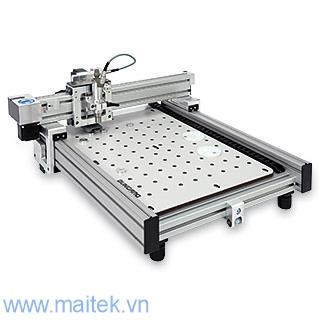

Máy làm mạch in Bungard CCD/MTC/XL
Dòng máy Bungard CCD/MTC/XL là hệ thống máy cao cấp với chức năng thay dao bán tự động (MTC = manual tool change).
CCD/MTC/XL khác máy CCD/MTC bởi vùng làm việc lớn hơn (500 x 600 so với 325x495mm của MTC).
So với máy ATC, phần mềm sẽ tự động ngắt hoạt động của máy trong quá trình thay dao bằng tay ( xoay núm vặn 1/4 vòng, động cơ sẽ tự hoạt động và nhớ vị trí chính xác trước lúc thay tool).
Với động cơ chất lượng cao, thiết kế vững chắc máy Bungard CCD/MTC/XL hoàn hảo cho việc gia công PCB, khắc trên nhựa, nhôm hay các loại kim loại khác.
Máy MTC/XL lý tưởng cho các bo mạch lớn và các ứng dụng đặc biệt.
Thông số kỹ...
Mô tả ngắn:
Máy phay khoan Bungard CCD/ATC là dòng máy cao cấp với chức năng thay tool tự động (ATC).
Dòng ATC cũng như các dòng máy CCD khác cho phép trực tiếp gia công từ dữ liệu khoan Excellon / Sieb&Meyer hoặc dữ liệu HP/GL để sản xuất PCB( khoan, cắt, cắt biên dạng, phay) hay cắt và khắc trên các chất liệu khác như nhôm, nhưa, thép.
CCD/ATC khác dòng máy CCD/MTC bởi có 15 vị trí thay dao tự động. Vùng làm việc giống nhau. So sánh với CCD/2 thì ATC có kích thước vùng làm việc lớn gấp 2 (325x495mm so sánh với 270x325mm của CCD/2) và một bộ điều khiển độc lập.
Máy ATC lý tưởng cho việc sản xuất PCB lớn,, linh hoạt với độ phức tạp và số lượng lỗ khoan nhiều. 19" rack boards cũng có thể được...
Mô tả ngắn:
Máy phay khoan mạch Bungard CCD/MTC là dòng máy chất lượng cao với chức năng thay dao bán tự động (MTC = manual tool change).
CCD/MTC khác dòng máy CCD/2 bởi vùng làm việc rộng hơn (325x495mm so với 270x325mm) và bởi bộ điều khiển độc lập.
So sánh với dòng máy ATC, phần mềm sẽ ngắt hoạt động trong suốt quá trình thay dao bằng tay (xoay núm vặn 1/4 vòng, động cơ sẽ hoạt động trở lại và nhớ vị trí trước khi thay dao).
Với đầu khoan mạnh mẽ, thân máy vững chắc, Bungard CCD/MTC hoàn hảo cho việc định tuyến, khắc trên vật liệu nhựa, nhôm hay cá loại thép khác. 19" rack board cũng có thể thực hiện trên máy CCD/MTC.
Thông số kỹ thuật:
Nguồn cấp:
110-240...
Mô tả ngắn:
Máy khoan phay Bungard CCD/2/ATC là hệ thống máy làm PCB với chức năng thay dao tự động. CCD/2/ATC khác với dòng máy CCD/ATC bởi khổ làm việc nhỏ bằng 1/2 là (325 x 210mm).
Dòng máy CCD/2/ATC lý tưởng cho người sử dụng, người không có đủ không gian để chạy máy ATC.
Thông số kỹ thuật:
Nguồn cấp:
110-240 V, 50-60 Hz + vacuum cleaner (1500W)
Tốc độ trục :
30.000 – 63.000
Tốc độ di chuyển:
1 – 9000 mm/min
Độ phân giải phần mềm:
0,0001mm (0,1µm)
Độ phân giải cơ khí:
độ phân giải bước: lựa chọn trên phần mềm: 1 mil, ½ mil, ¼...
Mô tả ngắn:

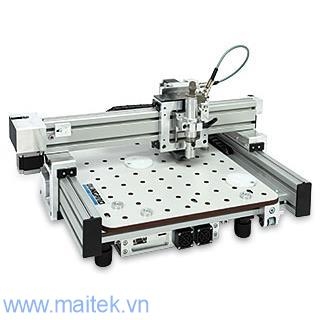

Máy khoan phay mạch Bungard CCD/2
Máy Bungard CCD/2 là dòng máy khoan mạch in thay dao bán tự động. Ngược lại với dòng máy CCD/MTC, CCD/2 có kích thước vùng làm việc bằng 1/2 (325x250 mm so với 325x495 mm) và bộ điều khiển được tích hợp dưới bàn máy.
So sánh với dòng máy ATC, phần mềm ngắt quá trình hoạt động trong khi thực hiện thao tác thay dao bằng tay ( vẵn núm mở 1/4 vòng, sau khi thấy dao động cơ sẽ hoạt động trở lại và nhớ vị trí trước khi thấy dao)
Dòng máy CCD/2 có chung kết cấu vững chắc và độ chính xác như các dòng máy CCD khác. Đây là dòng máy lý tưởng cho sự khởi đầu.
Khác với các dòng máy CCD khác, tọa...
