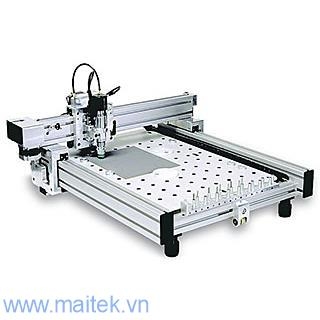

Máy làm mạch in Bungard CCD/ATC

Máy làm mạch in Bungard CCD/ATC
Tình trạng: Còn hàng |Thương hiệu: Bungard Elektronik GmbH & Co.KG
Loại: Máy làm PCB

Máy phay khoan CNC

Liên hệ
Số lượng:
Ưu đãi Ưu đãi
Với các khách hàng đã từng mua hàng tại MAITEK CO.,
Với các khách hàng lần đầu mua hàng tại MAITEK CO.,
Chính sách bán hàng
Hàng chính hãng, bảo hành toàn quốc
Hàng chính hãng, bảo hành toàn quốc
Cung cấp đầy đủ chứng nhận CO, CQ
Cung cấp đầy đủ chứng nhận CO, CQ
Gọi lại trong 10 phút từ khi nhận liên hệ
Gọi lại trong 10 phút từ khi nhận liên hệ
Giao hàng toàn quốc nhanh chóng
Giao hàng toàn quốc nhanh chóng
Hỗ trợ dịch vụ 24/7
Hỗ trợ dịch vụ 24/7
Hỗ trợ mua hàng
Hỗ trợ mua hàng 0906182358

Thông tin chi tiết



Máy phay khoan Bungard CCD/ATC là dòng máy cao cấp với chức năng thay tool tự động (ATC).

Dòng ATC cũng như các dòng máy CCD khác cho phép trực tiếp gia công từ dữ liệu khoan Excellon / Sieb&Meyer hoặc dữ liệu HP/GL để sản xuất PCB( khoan, cắt, cắt biên dạng, phay) hay cắt và khắc trên các chất liệu khác như nhôm, nhưa, thép.

CCD/ATC khác dòng máy CCD/MTC bởi có 15 vị trí thay dao tự động. Vùng làm việc giống nhau. So sánh với  CCD/2 thì ATC có kích thước vùng làm việc lớn gấp 2 (325x495mm so sánh với 270x325mm của CCD/2) và một bộ điều khiển độc lập.

Máy ATC lý tưởng cho việc sản xuất PCB lớn,, linh hoạt với độ phức tạp và số lượng lỗ khoan nhiều. 19" rack boards cũng có thể được sản xuất.

Thông số kỹ thuật:

Nguồn cấp: 110-240 V, 50-60 Hz + vacuum cleaner (1500W)
Tốc độ trục: 30.000 – 63.000
Tốc độ dịch chuyển: 1 – 9000 mm/min
Độ phân giải phần mềm: 0,0001mm (0,1µm)
Độ phân giải cơ khí: step resolution: Software selectable: 1 mil, ½ mil, ¼ mil (= 6.35 Mikrometer)
Đường kính tool: 0.1mm – 3,175mm (recommended, bigger tool diameter possible)
Độ chính xác định vị: 20 ppm (0.002%) over the entire work space:
Tốc độ định vị trên trục (max): 9000/mm/min (=150 mm/s)
Tốc độ làm việc trên trục (max):

9000/mm/min (=150 mm/s), individual setting on a per-tool basis, independent from position speed

Tốc độ khoan: 5/s (= 18.000 holes/h= 300 holes/min)
Yêu cầu: Máy tính
Cố định bo mạch:

kẹp cố định, pin đánh dấu...
Option: bàn hút chân không



  CCD/ATC
Trọng lượng kg 35
Kích thước mm 700x800x300
Vùng làm việc mm 325x495x38
Thay tool 16
