Máy in kem hàn tự động NeoDen ND450

Hệ thống Mark tích hợp camera kép với 6 kênh nguồn sáng, kết hợp với mô-đun phản hồi lưới từ tính độ chính xác cao, đảm bảo tính nhất quán căn chỉnh vượt trội trong suốt quá trình vận hành.

11.599

Ưu đãi

Với các khách hàng đã từng mua hàng tại MAITEK CO.,

Với các khách hàng lần đầu mua hàng tại MAITEK CO.,

Chính sách bán hàng

Hàng chính hãng, bảo hành toàn quốc

Cung cấp đầy đủ chứng nhận CO, CQ

Gọi lại trong 10 phút từ khi nhận liên hệ

Giao hàng toàn quốc nhanh chóng

Hỗ trợ dịch vụ 24/7

Hỗ trợ mua hàng 0906182358

Thông tin chi tiết

Thông số kỹ thuật

Kích thước khung	400 * 300 mm - 550 * 650 mm	Tốc độ in	1 - 100 mm/s
Kích thước PCB	50 * 50 mm - 450 * 350 mm	Độ chính xác khi in	± 0,025 mm
Độ dày PCB	0,4 - 4 mm	Độ chính xác lặp lại khi in	± 0,025 mm
Biến dạng PCB	< 1%	Độ chính xác vị trí lặp lại hình ảnh	±0,02mm
Chiều cao chuyển đổi	885 - 920 mm	Thời gian chu kỳ	12-18 s/p
Tốc độ tháo khuôn	0,1 - 30 mm/giây	Hướng chuyển đổi	LR, RL, LL, RR

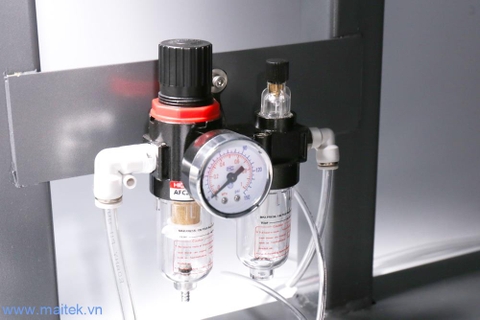

Chiều dài tháo khuôn	0 - 10 mm	Áp suất không khí	0,6 - 0,7 MPa
Nguồn điện	220 V / 110 V	Chiều dài lưỡi gạt phù hợp	200 - 450 mm
Trọng lượng tối đa của ván	4 kg	khoảng cách lề bảng	5 mm
Khoảng cách đáy tối đa	25 mm	Tốc độ truyền	0 - 400 mm/s
Áp suất in	0,5 - 10 kg	Nét in	420 mm
Phạm vi điều chỉnh bệ đỡ	X:±5mm, Y:±5mm, θ:±2,8°	Hệ điều hành	Linux
Kích thước máy	992 x 1305 x 1430 mm	Trọng lượng máy	350 k

Tính năng

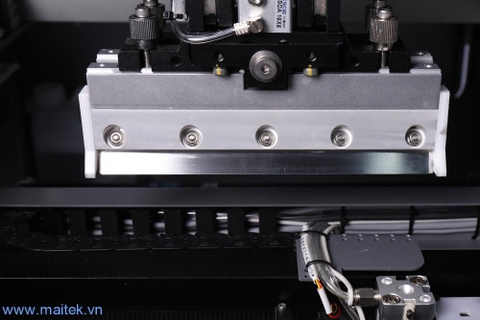

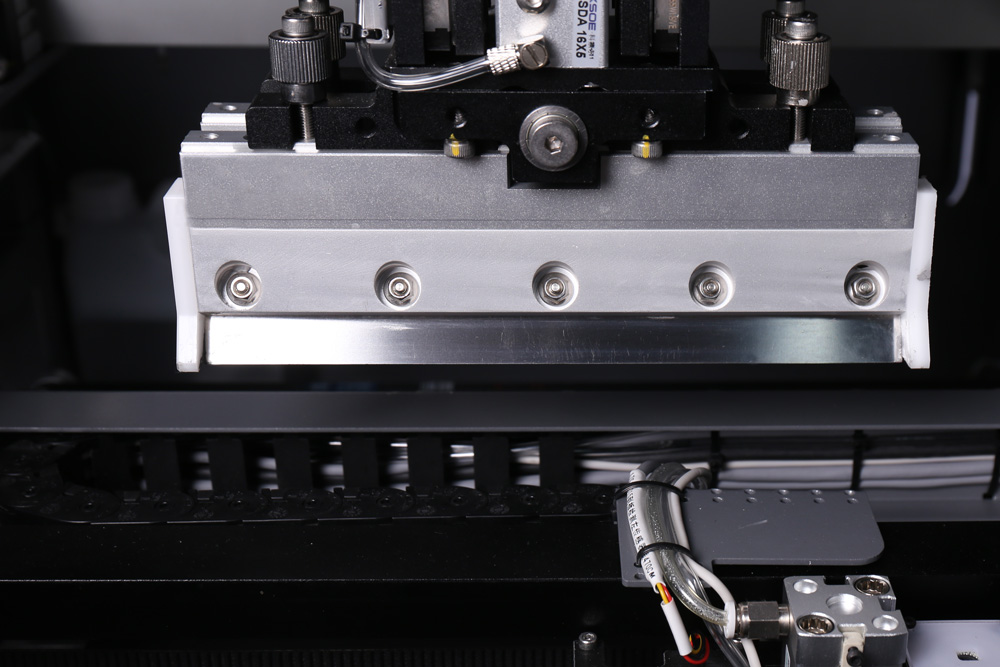

Đầu gạt nước điện + treo khí

Thông qua thiết kế mạch điều khiển điện và khí nén tiên tiến, áp suất gạt mực được giám sát liên tục, đảm bảo tính ổn định trong suốt quá trình in.

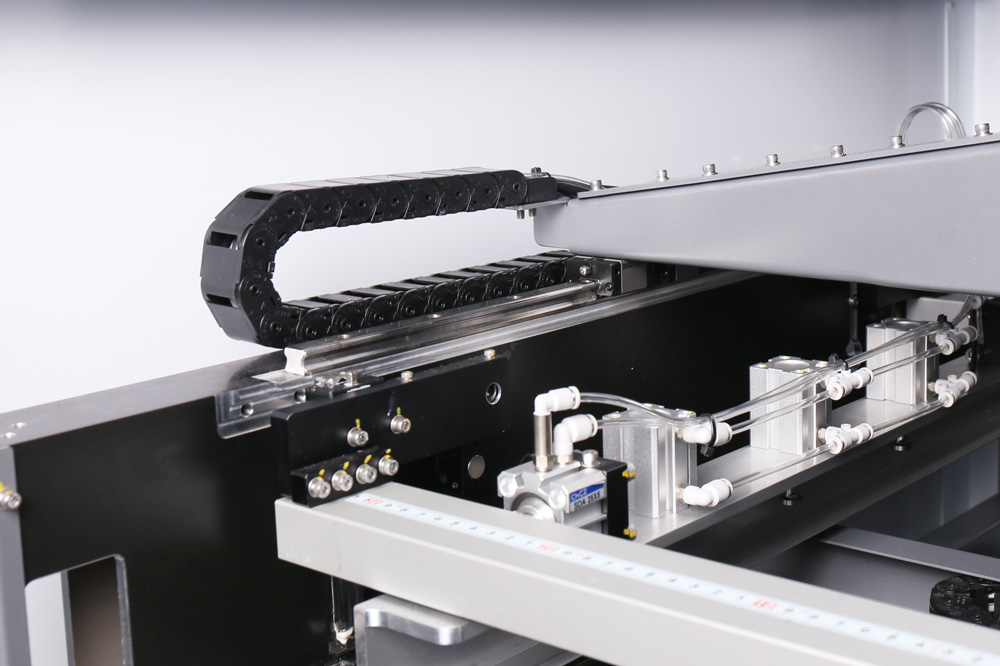

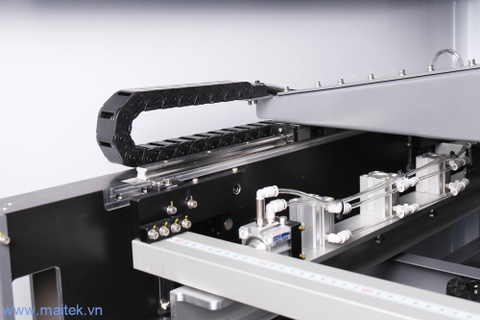

Giá đỡ cố định khuôn mẫu độ chính xác cao

Tất cả các thanh ngang đều được gia công bằng máy CNC để đảm bảo độ chính xác.

Các thanh dẫn hướng trên dầm ngang bên trái và bên phải sử dụng các thanh dẫn hướng tuyến tính có độ chính xác cao, đảm bảo không có độ rơ trước sau khi khóa.

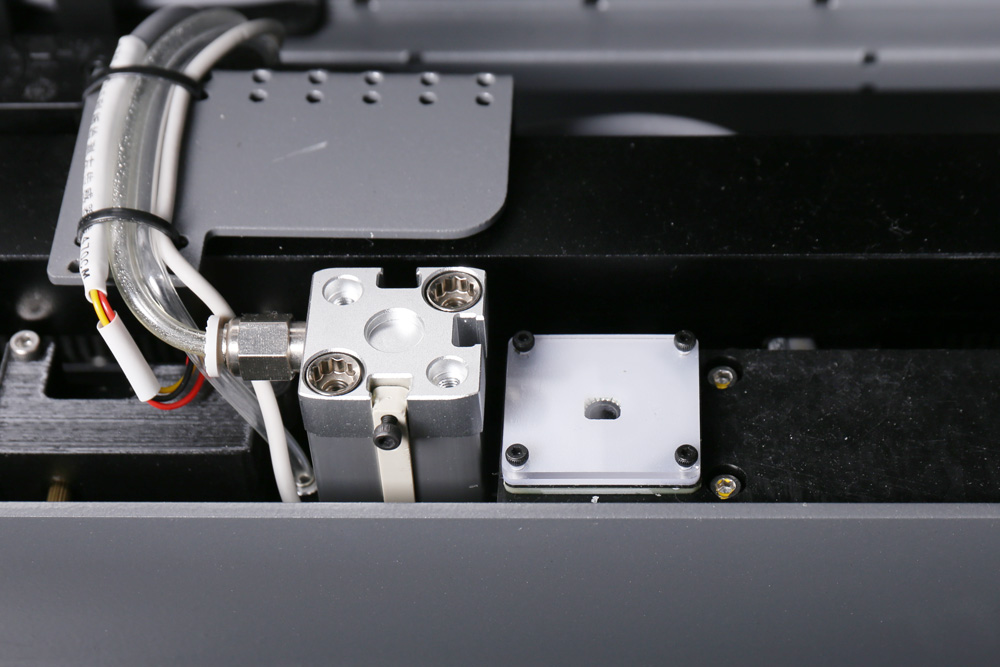

Cả khuôn mẫu và khung khuôn mẫu đều được cố định bằng các xi lanh khí nén tác động kép, đảm bảo sự tiện lợi và độ tin cậy.

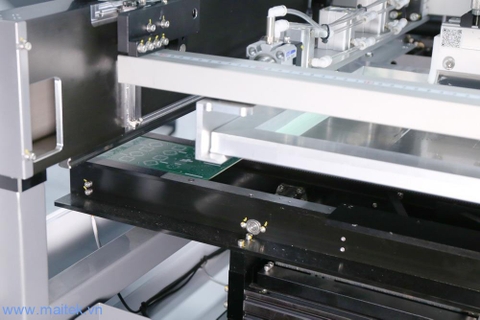

Bệ nâng PCB điều chỉnh độ chính xác cao

Gia công CNC hoàn toàn đảm bảo độ phẳng của bệ nâng. Thiết kế ray dẫn hướng 45 độ bên trong cho phép thích ứng nhanh chóng với các PCB có độ dày khác nhau.

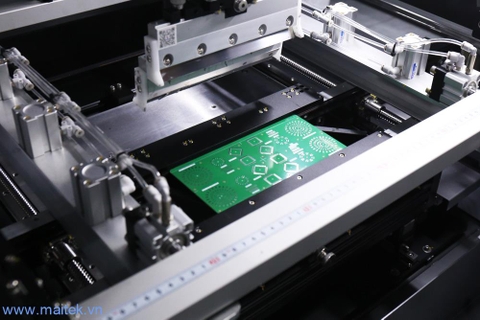

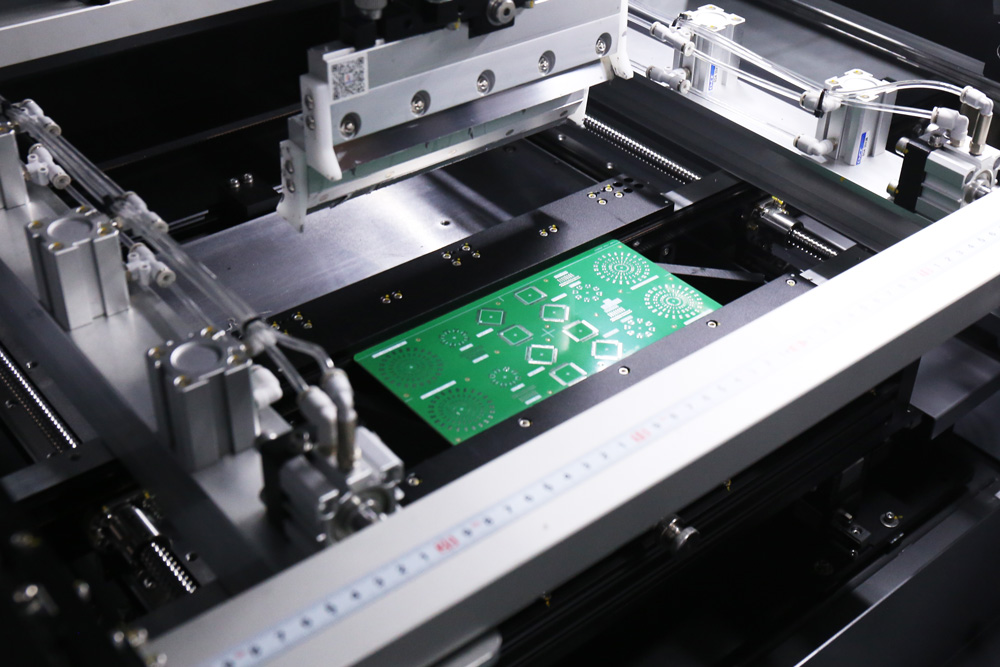

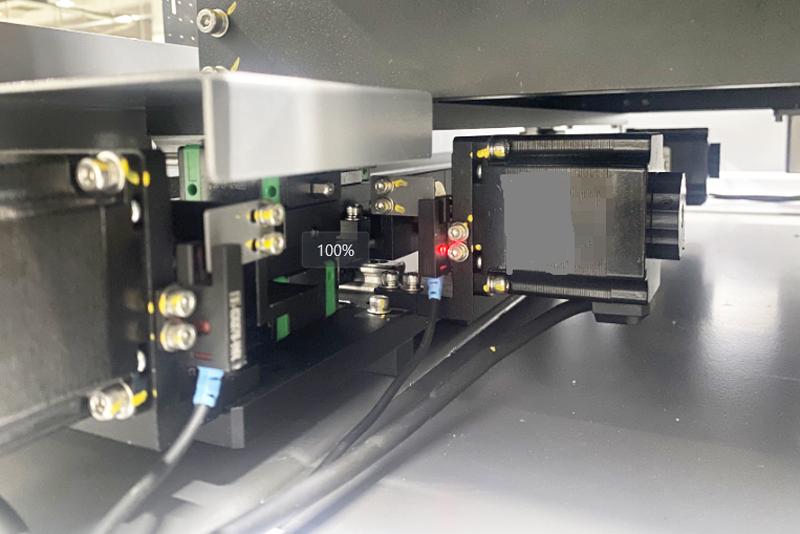

Nền tảng điều chỉnh PCB 3 trục

Sản phẩm có thiết kế mô-đun 3 trục tích hợp, đảm bảo tính ổn định và nhất quán.

Tích hợp cơ chế loại bỏ độ rơ của vít me và đai ốc chuyên dụng để đảm bảo độ chính xác trong việc hiệu chỉnh vị trí PCB.

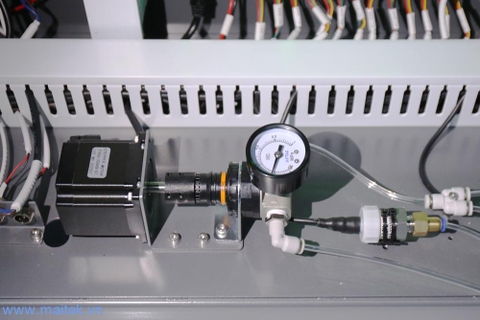

Mô-đun phun dung dịch vệ sinh

Sử dụng bơm nước và van một chiều, kết hợp với mạch an toàn, để đảm bảo sự ổn định và an toàn trong quá trình vận hành.

Máy ảnh đánh dấu độ chính xác cao

Với thiết kế camera kép tích hợp (trên và dưới), sản phẩm đảm bảo tính ổn định và nhất quán trong suốt quá trình vận hành. Được trang bị nguồn sáng 6 kênh, sản phẩm thích ứng hiệu quả với việc chụp ảnh các bề mặt có đặc tính phản xạ khác nhau.

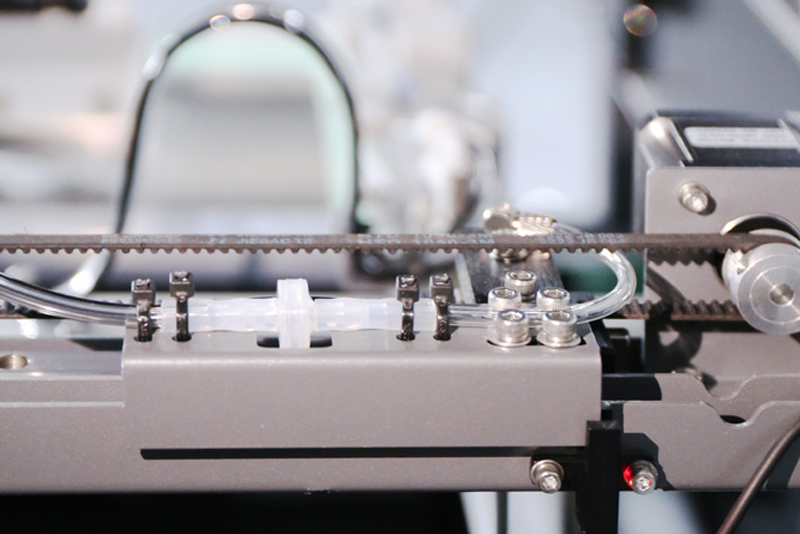

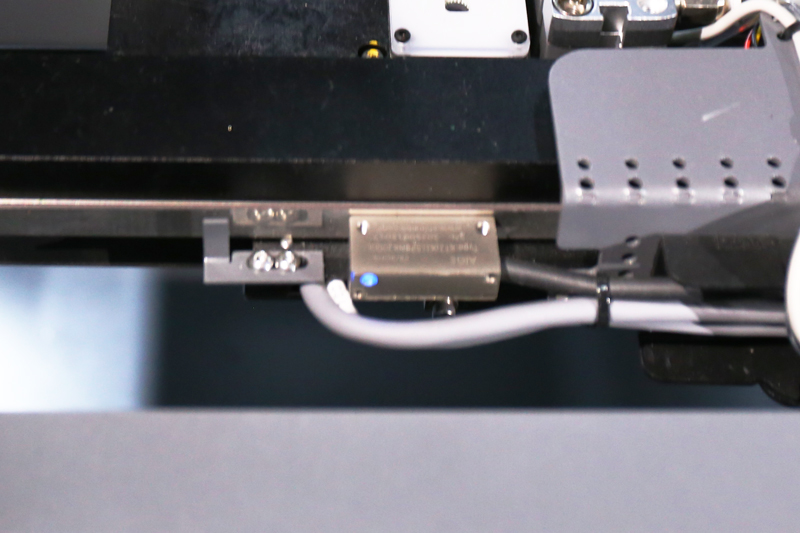

Mô-đun phản hồi lưới từ tính độ chính xác cao

Cả hai chùm tia camera đều được thiết kế với hệ thống phản hồi lưới từ tính độ chính xác cao, đảm bảo tính ổn định và chính xác trong quá trình in ấn.

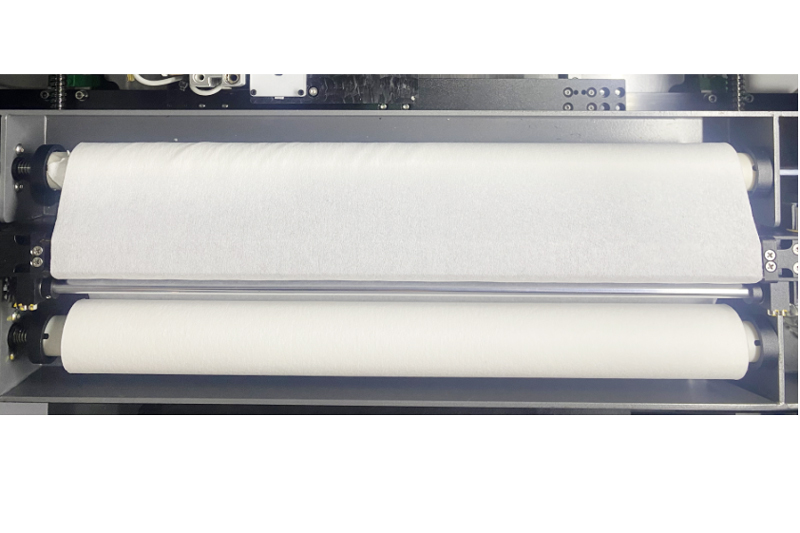

Mô-đun làm sạch mặt dưới của khuôn mẫu

Sử dụng hệ thống cấp và phản hồi giấy làm sạch kết hợp với động cơ giảm tốc mô-men xoắn cao để đảm bảo sự ổn định và nhất quán của mỗi chu kỳ cấp giấy.

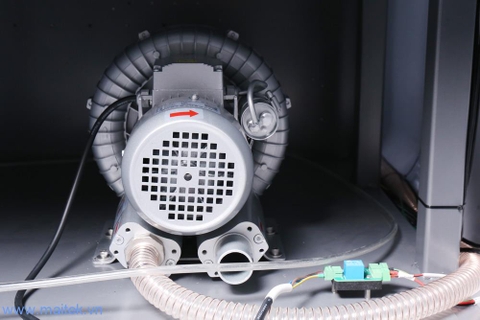

Giá đỡ giấy vệ sinh có cơ chế nâng linh hoạt, kết hợp với quạt thổi tốc độ cao tạo áp suất âm, giúp làm sạch khuôn in kỹ lưỡng hơn.
