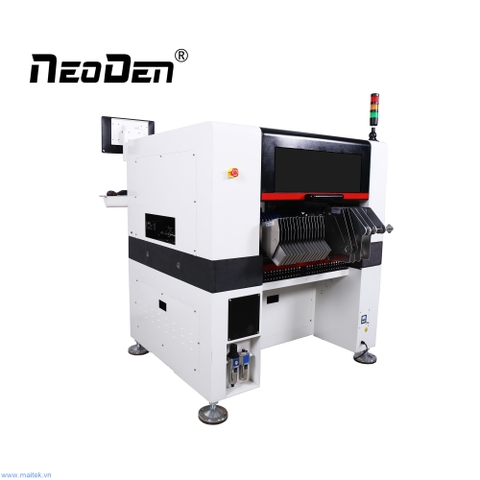

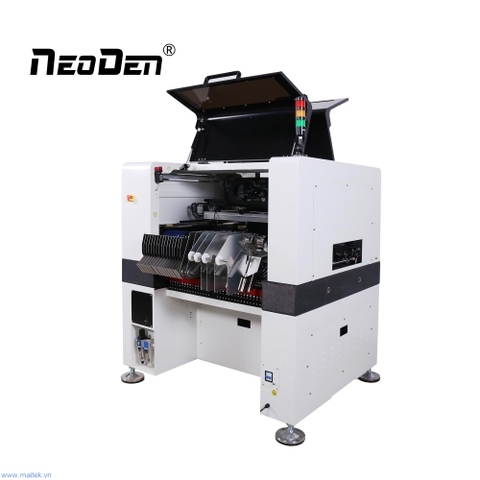

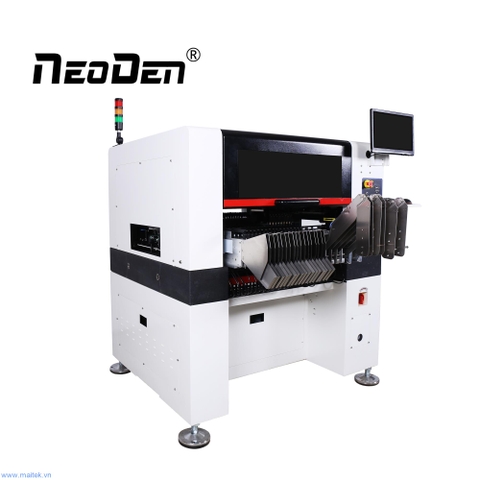

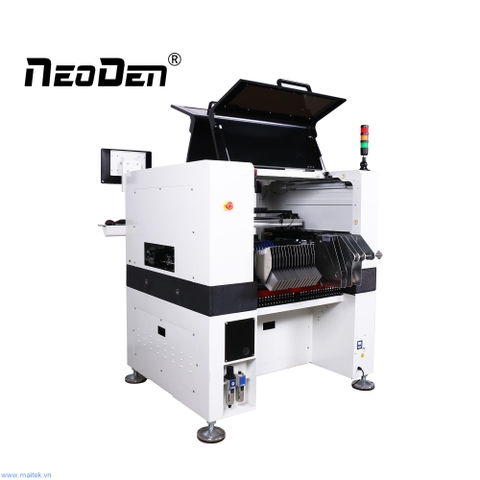

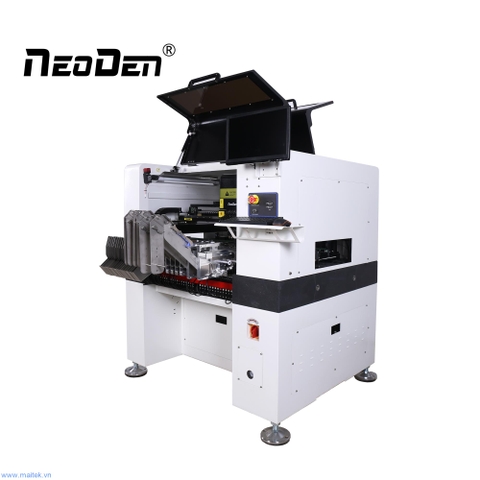

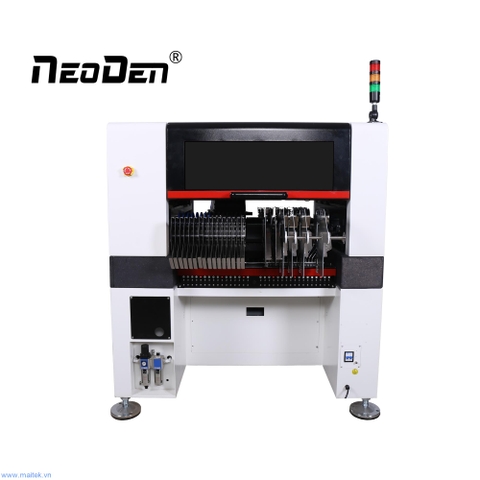

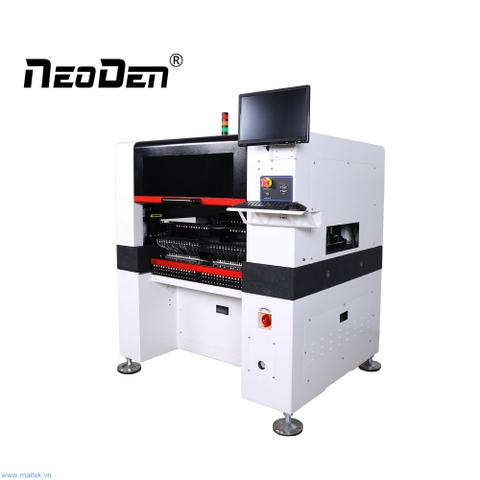

Máy gắp đặt linh kiện NeoDen 10

Thông tin chi tiết

Máy gắp đặt linh kiện NeoDen10 với 8 đầu độc lập, hệ thống điều khiển hoàn toàn khép kín hỗ trợ gắp đồng thời các feeder dạng 8mm, tốc độ lên đến 13.000 CPH.

Tính năng

Trang bị camera đánh dấu kép + camera bay chính xác cao hai mặt đảm bảo tốc độ và độ chính xác cao, tốc độ thực lên đến 13.000 CPH.
Sử dụng thuật toán tính toán thời gian thực không có tham số ảo để đếm tốc độ.
Hệ thống mã hóa tuyến tính từ tính theo dõi thời gian thực độ chính xác của máy và cho phép máy tự động sửa thông số lỗi.
Phía trước và phía sau với 2 hệ thống nhận dạng camera bay tốc độ cao thế hệ thứ tư, cảm biến ON của Hoa Kỳ, ống kính công nghiệp 28mm, cho ảnh bay và nhận dạng độ chính xác cao.

Chi tiết

Đầu hút tốc độ cao, 8 đầu hút đồng thời, đảm bảo độ chính xác và ổn định

Feeder khí, 66 feeder, dễ dàng sử dụng và hiệu suất cao

Pick and Place Machine Vision System

Hệ quang, camera nhận diện kép, hệ camera trước sau (fly)

Động cơ trục, Panasonic Servo A6, giúp hệ thống chính xác hơn

Pick and place machine

Máy tính, màn hình 12 inch, giúp dễ dàng cho người vận hành

SMT machine warning light

Đèn trạng thái

Thông số kỹ thuật:

Số đầu hút	8
Số lượng feeder tối đa	66 ( Điện/ Khí)
Số IC Tray	20
Vùng ráp	500x300mm ( 1500mm lựa chọn thêm)
Chiều cao hỗ trợ max	16mm
Camera nhận diện	2 nhóm (trái/phải) / cảm biến ON từ US
Hệ camera bay ( flying)	2 nhóm ( trước/sau) / cảm biến ON từ US
Hệ điều khiển	Hệ thống mới, được đăng ký bản quyền
Hệ điều khiển chuyển động X/Y	phải-trái/trái-phải SPM/IBG encoder từ trường
Động cơ trục X/Y	động cơ servo Panasonic A6 750W
Độ chính xác vị trí	0.01mm
Tốc độ tối đa	18000 CPH
Tốc độ trung bình	13000 CPH
Kiểu dẫn hướng X/Y	WON Linear Guide / THK Grinding screw C5-2040
Yêu cầu khí nén	>0.6Mpa, Max, lưu lượng 37L/phút
Nguồn cấp	AC 110V/220V, 50Hz/60Hz
Trọng lượng	1100 kg
Kích thước	1300x1100x1375mm ( LxWxH)
