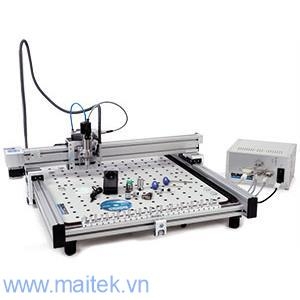

Máy làm mạch in Bungard CCD/ATC/XL

Máy Bungard CCD/ATC/XL là dòng máy cao cấp với chức năng thay dao tự động (ATC).

ATC/XL cũng giống các máy CCD khác cho phép thực hiện gia công trực tiếp từ dữ liệu khoan Excellon / Sieb&Meyer hay dữ liệu HP/GL để sản xuất PCB (khoan, cắt, cắt biên dạng, phay) hoặc cắt và khắc trên các chất liệu nhựa, nhôm, kim loại.

Máy CCD/ATC/XL khác với CCD/MTC/XL bởi có 25 vị trí thay dao tự động. Vùng làm việc giống nhau.

So với máy CCD/ATC, máy XL có vùng làm việc lớn hơn (500x600mm so với 495x325mm của CCD/ATC) và số vị trí thay dao tự động (25 so với 15) .

MáyATC lý tưởng cho việc sản xuất PCB lớn, phức tạp với nhiều lỗ khoan và dùng cho các ứng dụng đặc biệt khác.

Thông số kỹ thuật:

Nguồn cấp: 110-240 V, 50-60 Hz + vacuum cleaner (1500W)
Tốc độ trục: 30.000 – 63.000
Tốc độ dịch chuyển: 1 – 9000 mm/min
Độ phân giải phần mềm: 0,0001mm (0,1µm)
Độ phân giải cơ khí: step resolution: Software selectable: 1 mil, ½ mil, ¼ mil (= 6.35 Mikrometer)
Đường kính tool: 0.1mm – 3,175mm (recommended, bigger tool diameter possible)
Độ chính xác vị trí: 20 ppm (0.002%) over the entire work space:
Tốc độ định vị trên trục (max): 9000/mm/min (=150 mm/s)
Tốc độ làm việc trên trục (max):

9000/mm/min (=150 mm/s), individual setting on a per-tool basis, independent from position speed

Tốc độ khoan: 5/s (= 18.000 holes/h= 300 holes/min)
Yêu cầu: Computer
Cố định bo mạch:

kẹp cố định, pin đánh dấu
Option: bàn hút chân không



  CCD/ATC/XL
Trọng lượng kg 49
Kích thước mm 950x950x300
Vùng làm việc mm 500x600x38
Thay tool 25
