Chi tiết sản phẩm

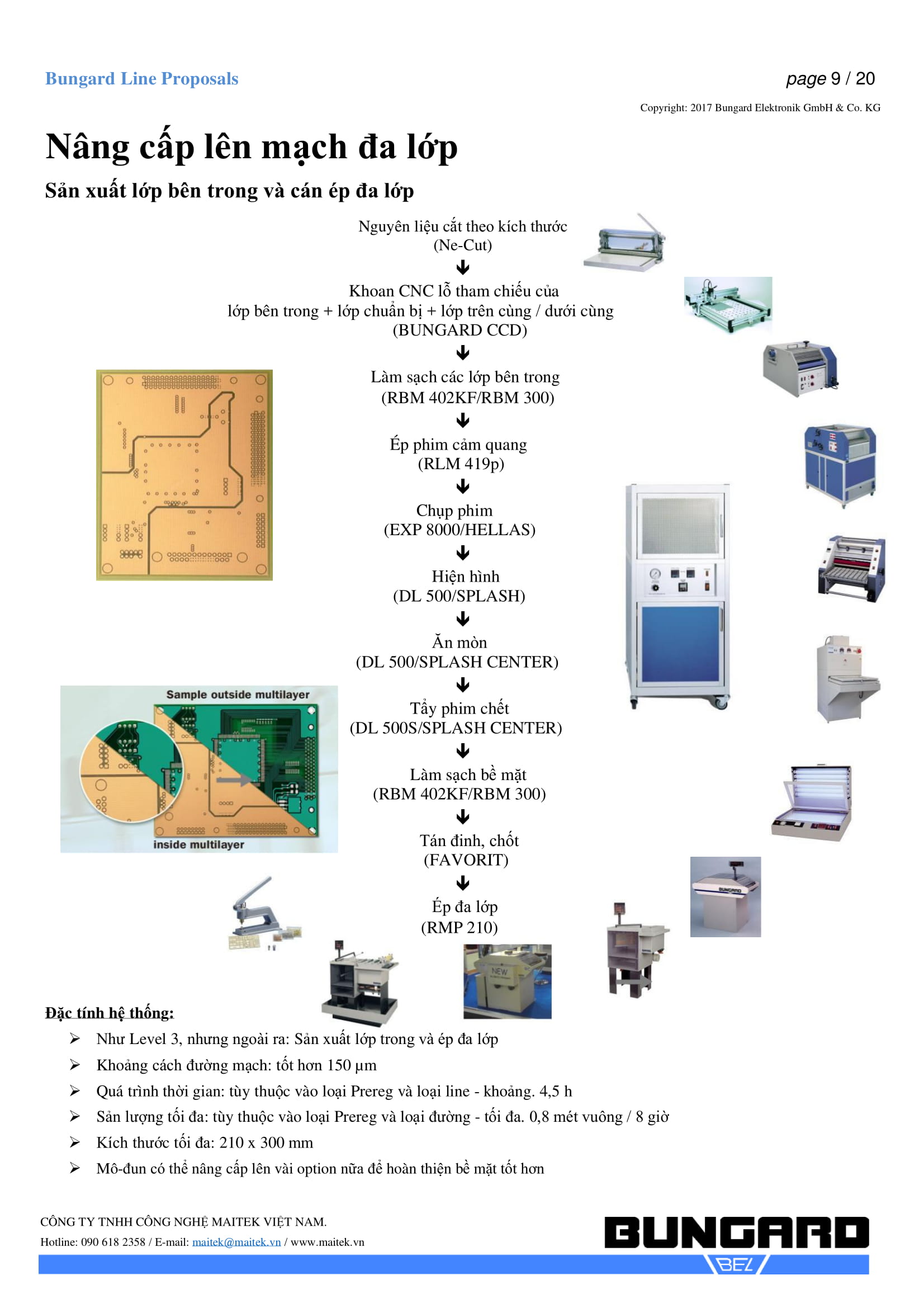

Nâng cấp lên line làm PCB đa lớp

Thêm công đoạn làm các lớp giữa và máy ép đa lớp

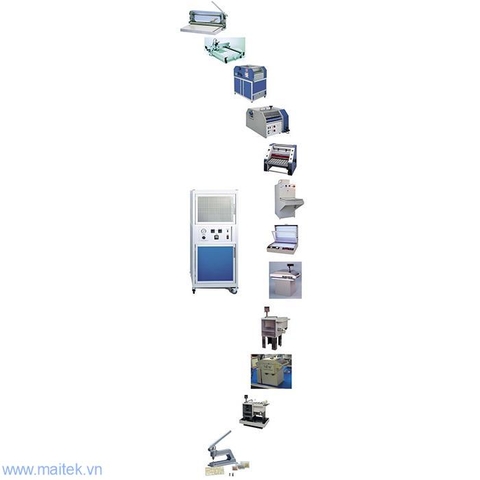

alt cắt vật liệu thô
(Ne-Cut)
arrow down2
Khoan CNC lỗ định vị inner layers
+ prepregs
+ top/bottom layers
(BUNGARD CCD)
arrow down2
chải rửa inner layers
(RBM 402KF/RBM 300)
arrow down2
ép phim cảm quang
(RLM 419p)
arrow down2
chụp UV chân không
(EXP 8000/HELLAS)
arrow down2
phun hiện hình
(DL 500/SPLASH)
arrow down2
phun ăn mòn
(DL 500/SPLASH CENTER)
arrow down2
tẩy cảm quang
(DL 500S/SPLASH CENTER)
arrow down2
chà rửa bo mạch
(RBM 402KF/RBM 300)
arrow down2
chèn pin định vị các lớp (layers)
(FAVORIT)
arrow down2
ép đa lớp theo đặc tính PCB
(RMP 210)
alt

Đặc điểm hệ thống

Giống line mức 3 nhưng được nâng cấp để gia công tới 4,6,8,12 hoặc 24. (Số lớp theo nguyên lý trên có thể lớp 100 lớp )

  • Công đoạn gia công các lớp bên trong (inner layers) và máy ép đa lớp !
  • Độ phân giải của track : đạt tới tốt hơn 150µm!
  • Chu trình gia công: phụ thuộc vào kiểu hệ thống và kiểu của prepreg – approx. 4,5h
  • Tốc độ gia công: max. 0,8m² / 8h
  • Kích thước bo đa lớp tối đa: 210 x 300mm (300x400mm with RMP 3545)
  • Chỉ cần nâng cấp thêm 02 máy!!
  • Các module nâng cấp khác như: artwork, xử lý bề mặt PCB, xử lý nước thải luôn sẵn sàng bất cứ lúc nào!
