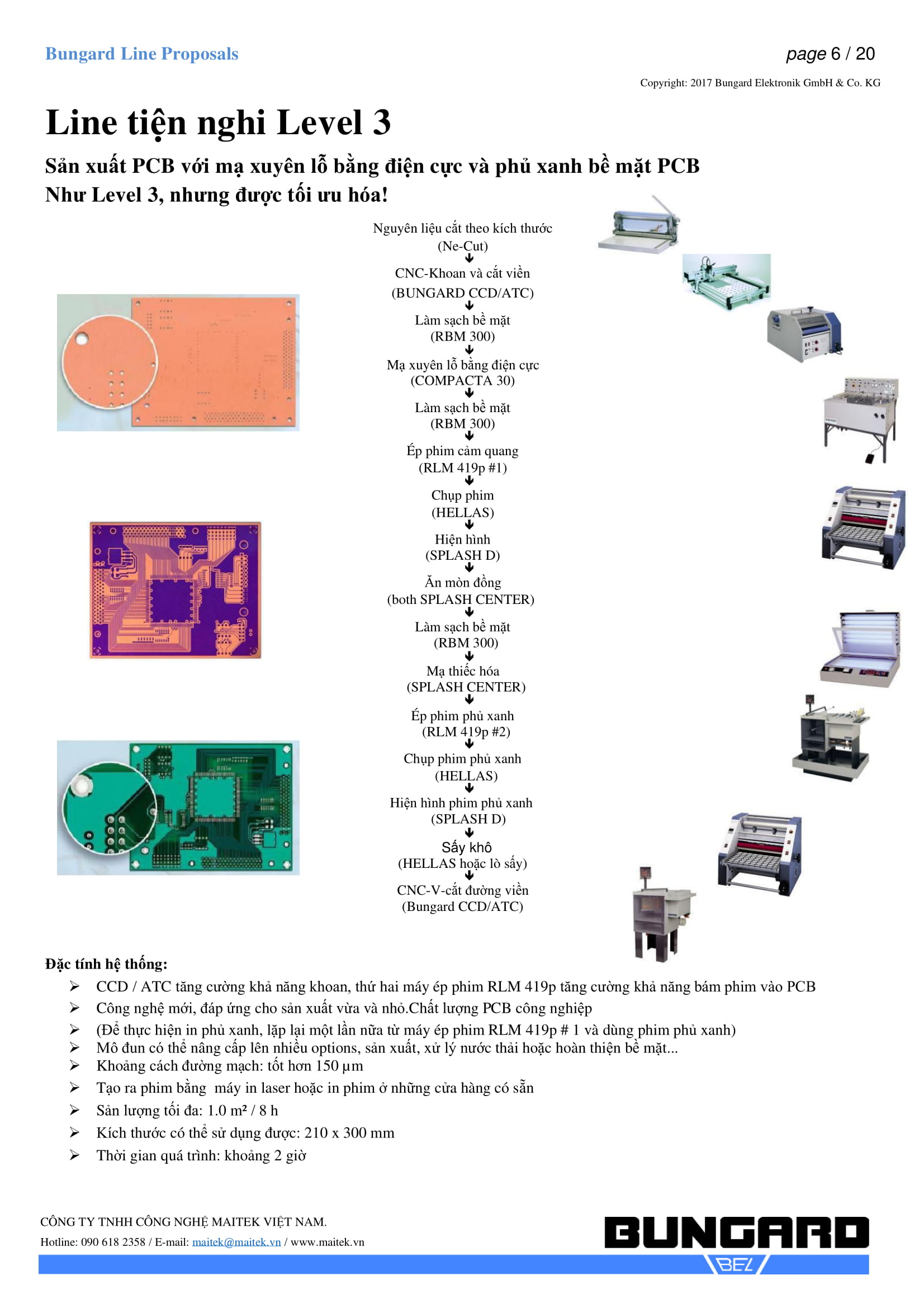

Line Mức 3

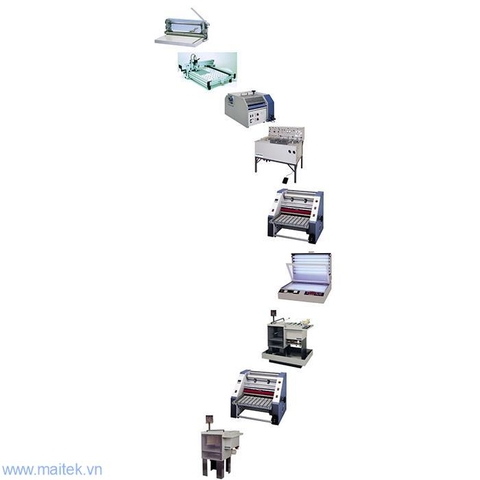

Sản xuất PCB với phim âm bản, mạ xuyên lỗ bằng điện phân (PTH), mặt nạ hàn và in chữ linh kiện giống Line cơ sở Mức 3 , nhưng tối ưu hóa quy trình sản xuất đầu ra!

cắt vật liệu thô
(Ne-Cut)
arrow down2
khoan CNC và cắt biên dạng
(BUNGARD CCD/ATC)
arrow down2
chải rửa
(RBM 300)
arrow down2
mạ điện phân xuyên lỗ
(COMPACTA 30 2CU)
arrow down2
chải rửa
(RBM 300)
arrow down2
cán phim cảm quang
(RLM 419p #1)
arrow down2
lộ sáng
(HELLAS)
arrow down2
phun hiện hình
(SPLASH D)
arrow down2
phun ăn mòn
tẩy cảm quang
(SPLASH CENTER)
arrow down2
chải rửa
(RBM 300)
arrow down2
mạ thiếc
(SPLASH CENTER)
arrow down2
cán mặt nạ hàn
(RLM 419p #2)
arrow down2
lộ sáng mặt nạ hàn
(HELLAS)
arrow down2
phun hiện hình
(SPLASH D)
arrow down2
sấy khô mặt nạ hàn
(HELLAS hoặc lò nung)
arrow down2
CNC-V-cut hoặc cắt biên dạng
(Bungard CCD/ATC)

Đặc điểm hệ thống:

  • Máy khoan thay dao tự động CCD/ATC, mạ điện phân bằng máy COMPACTA 30 2 CU, một máy ép phim cảm quang RLM 419p thứ 2 đảm bảo quá trình gia công liên tực không bị gián đoạn
  • Công nghệ ăn mòn đường mạch với chất lượng côn nghiệp, mặt nà hàn và in chữ linh kiện!
  • (để in chữ linh kiện lặp lại bước cán phim với máy RLM 419p #1 và phim cảm quang xanh)
  • dễ dàng nâng cấp lên đa lớp, xử lý nước thải và hoàn thiện bề mặt bất cứ lúc nào!
  • Độ phân giải track:> 150µm!
  • Làm phim với máy in laser hoặc bubble jet cung cấp trong nước.
  • Quy trình: ~. 2 hours
  • năng suất lớn nhất : 2,0m² / 8h – lớn hơn 2 lần với Line cơ sở Mức 3!
  • kích thước bo mạch lớn nhất: 210 x 300 mm
