Bungard Elektronik GmbH & Co.KG

Line Mức 3 XL

Mã sản phẩm: Comfortline XL Level 3
Liên hệ

Chính sách

Giao hàng toàn quốc

Bảo hành 12 tháng theo tiêu chuẩn nhà sản xuất

Cam kết

Hàng mới 100%, chính hãng sản xuất.

Cung cấp đầy đủ chứng từ, hóa đơn, CO, CQ theo yêu cầu

Giao hàng miễn phí toàn quốc với đơn hàng >10 triệu

Hỗ trợ tư vấn, kỹ thuật 24/7

Chi tiết sản phẩm

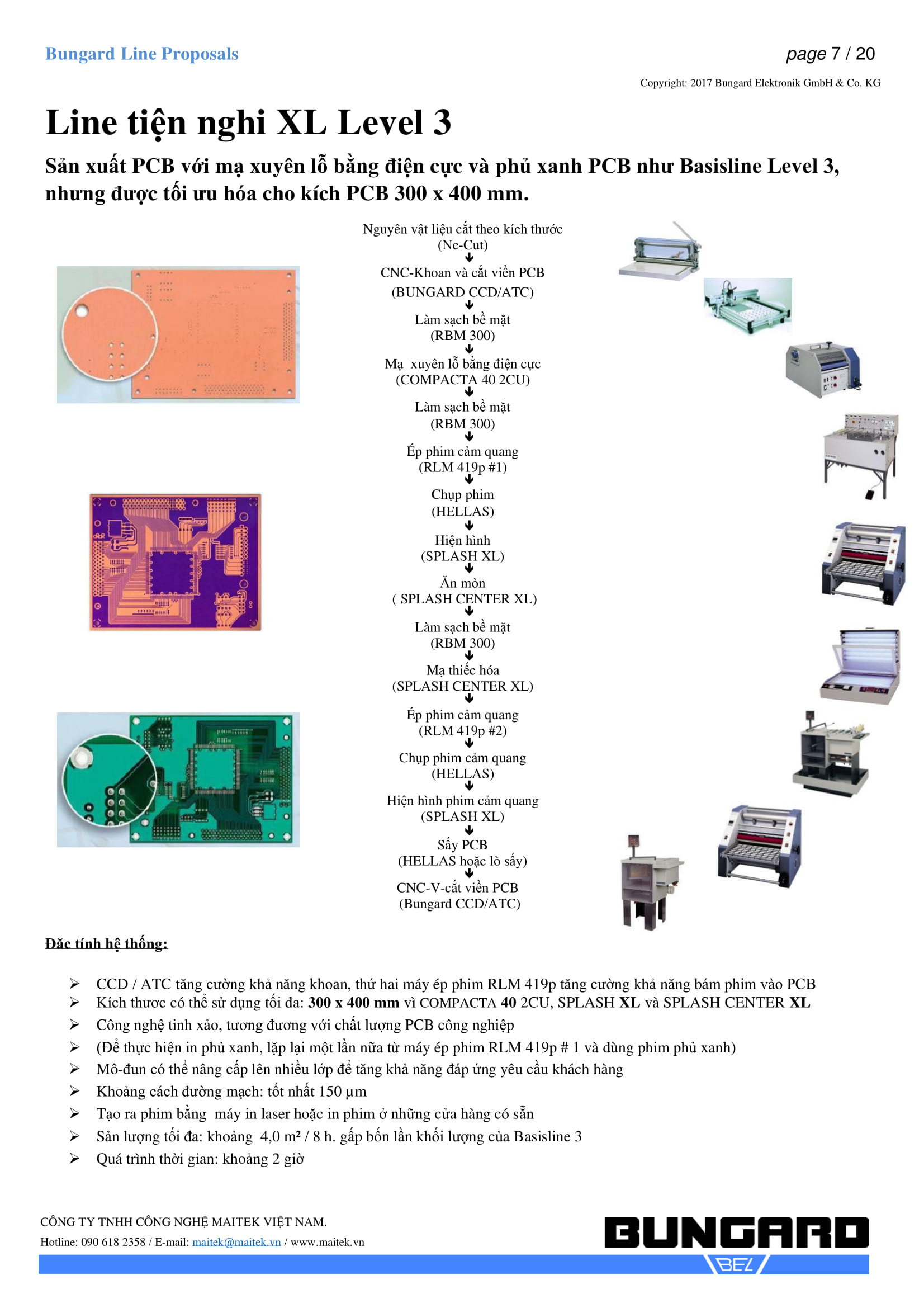

Line Mức 3 XL

Sản xuất PCB với phim âm bản, mạ điện phân xuyên lỗ (PTH), phủ mặt nạ hàn và in chân linh kiện giống Line Mức 3 nhưng tối ưu hóa đầu ra cho

kích thước bo mạch 300 x 400mm!

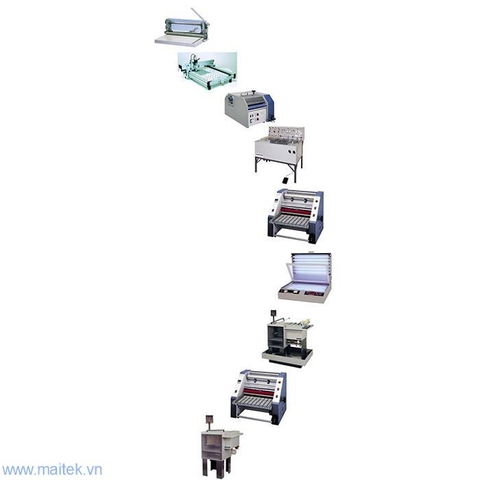

cắt vật liệu thô
(Ne-Cut)
arrow down2
khoan CNC và cắt biên dạng
(BUNGARD CCD/ATC)
arrow down2
chải rửa
(RBM 300)
arrow down2
mạ điện phân xuyên lỗ
(COMPACTA 40 2CU)
arrow down2
chải rửa
(RBM 300)
arrow down2
ép phim cảm quang
(RLM 419p #1)
arrow down2
lộ sáng
(HELLAS)
arrow down2
phun hiện hình
(SPLASH XL)
arrow down2
phun ăn mòn
tẩy cảm quang
(SPLASH CENTER XL)
arrow down2
chải rửa
(RBM 300)
arrow down2
tráng thiếc
(SPLASH CENTER XL)
arrow down2
ép mặt nạ hàn
(RLM 419p #2)
arrow down2
lộ sáng
(HELLAS)
arrow down2
phun hiện hình
(SPLASH XL)
arrow down2
sấy khô mặt nạ hàn
(HELLAS hoặc lò nung)
arrow down2
CNC-V-cut hoặc cắt biên dạng
(Bungard CCD/ATC)

Đặc điểm hệ thống:

  • CCD/ATC là hệ thống khoan CNC, COMPACTA 40 2 CU máy mạ điện phân xuyên lỗ, máy ép cảm quang PLM 419p thứ 2 bớt đi quá trình chuyển quận phim giữa các bước!
  • kích thước bo mạch lớn nhất: 300 x 400mm phù hợp với COMPACTA 40 2CU, SPLASH XL và SPLASH CENTER XL!
  • Công nghệ ăn mòn đường mạch chất lượng cao theo chất lượng công nghiệp với mặt nạ hàn và in chữ chân linh kiện!
  • (để lặp lại quá trình in chân linh kiện với máy RLM 419p #1 và phim cảm quang xanh)
  • Dễ dàng nâng cấp lên đa lớp, xử lý nước thải, hoàn thiện bề mặt bất cứ lúc nào!
  • Độ phân giải track:> 150µm!
  • Sản xuất phim với máy in laser hoặc bubble jet hoặc nhà cung cấp phim trong nước.
  • Quy trình: ~. 2 giờ
  • năng suất tối đa: ~3,0m² / 8h – ba lần năng suất của Line cơ sở Mức 3!
