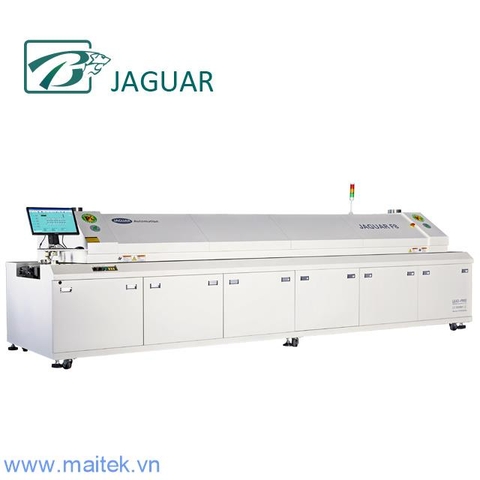

Lò hàn reflow Jaguar F12

Mô hình

Jaguar F12

CHUNG

Kích thước (L * W * H)

7200 * 1320 * 1490mm

cân nặng

Khoảng 2450KG / 2550KG

số vùng sưởi ấm

Lên trên12 / Dưới 12

chiều dài của vùng sưởi

4640mm

số vùng làm mát

up2 (chuyển đổi không khí mát)

khối lượng xả

10m³ / phút × 2 ống xả

Hệ thống băng tải

cấu trúc đường ray

loại tích hợp tiểu mục

Tối đa chiều rộng của PCB

400mm (tùy chọn 460mm)

phạm vi chiều rộng đường sắt

50-400mm (tùy chọn 50-460mm)

giải phóng mặt bằng

trên 30mm / dưới 25mm

hướng băng tải

LR (Tùy chọn RL)

đường ray cố định bên

Đường sắt phía trước cố định (Tùy chọn: Đường sắt phía sau cố định)

Chế độ truyền PCB

Luồng không khí = chuỗi + lưới, N2-Luồng = Chuỗi + lưới (tùy chọn)

chiều cao băng tải

900 ± 20mm

dải tốc độ băng tải

300-2000mm / phút

bôi trơn tự động / thủ công

Tiêu chuẩn

hệ thống kiểm soát

Cung cấp điện

3 pha 380V 50/60 HZ (3 pha 220 V 50/60 HZ)

khởi động điện

khoảng 60KW / 62KW

tiêu thụ điện năng bình thường

khoảng 11,5KW / 12KW

thời gian làm ấm

khoảng 30 phút

tạm thời. Thiết lập phạm vi

nhiệt độ phòng. -300ºC

tạm thời. phương pháp điều khiển

Kiểm soát vòng lặp đóng PID + Lái xe SSR

tạm thời. kiểm soát độ chính xác

± 1ºC

tạm thời. độ lệch trên PCB

± 2ºC (theo Tiêu chuẩn thử nghiệm của Hội đồng Jaguar)

tấm vòi phun

tấm hợp kim aluminilum

lưu trữ dữ liệu

xử lý dữ liệu và lưu trữ trạng thái (80GB)

alram bất thường

nhiệt độ bất thường. (nhiệt độ cực cao / cực thấp.)

bảng rớt báo động

Đèn tháp: vàng ấm, xanh lục-bình thường, đỏ-bất thường

Hệ thống làm mát

Phương pháp làm mát

Lò không khí: Không khí cưỡng bức. Lò nướng nitơ: Máy làm lạnh nước
