Máy ép đa lớp RMP 210 + RMP 3545

Mã sản phẩm: RMP 210 + RMP 3545
Liên hệ

Chính sách

Giao hàng toàn quốc

Bảo hành 12 tháng theo tiêu chuẩn nhà sản xuất

Cam kết

Hàng mới 100%, chính hãng sản xuất.

Cung cấp đầy đủ chứng từ, hóa đơn, CO, CQ theo yêu cầu

Giao hàng miễn phí toàn quốc với đơn hàng >10 triệu

Hỗ trợ tư vấn, kỹ thuật 24/7

Chi tiết sản phẩm

Máy ép mạch đa lớp

RMP 210 + RMP 3545

Máy ép đa lớp hiệu năng cao được thiết kế cho các phòng lab PCB đảm bảo quá trình chế thử PCB đa lớp nhanh chóng với chất lượng tiêu chuẩn công nghiệp. Số lớp chỉ bị giới hạn bởi khoảng cách tối đa của khoang ép.

Máy thiết kế gọn với nhôm bao gồm các bộ phận, ép, tấm ép, bộ gia nhiệt. Cửa vào rộng dễ dàng và nhanh chóng thao tác với phần ép chính và được bảo vệ bởi bộ ngắt an toàn.

Một máy nén, được gắn với máy RMP phía sau. Ở mặt trước, có thêm một khoang để tool và bo mạch, ( cửa bên dưới). Hệ thống được điều khiển bởi hai bộ chỉnh nhiệt số, một bộ thời gian số, van điều áp và đồng hồ đo áp. Hai máy thổi khí công suất cao hoạt động trong suốt quá trình làm mát.

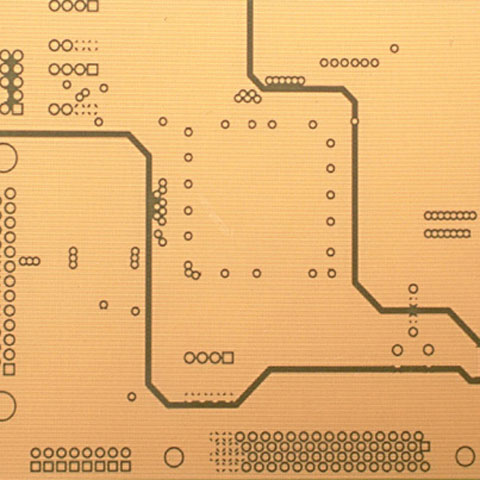

Multi Stufe a1multi stufe b2Multi stufe c1

Đặc điểm:

các bước làm mạch đa lớp với máy RMP 210 / RMP 3545:

  • Bo mạch được cố định đồng nhất trên các tấm ép
  • Lực ép được bắt đầu
  • Bộ gia nhiệt được bật lên
  • Quá trình tăng nhiệt diễn ra
  • Quá trình ép tiếp tục tại nhiệt độ được đặt sẵn
  • Làm mát dưới lực ép
  • PCB đa lớp được lấy ra khỏi máy

Macro

Chu kì gia công hoàn thiện mất khoảng 3h, khi bạn bắt đầu ở nhiệt độ 20°C và lấy PCB ra ở 30°C.  Hoàn toàn có thể lấy PCB ra ở nhiệt độ cao hơn và đưa lượt gia công mới vào. Với cách này chu kỳ gia công xấp xỉ 45 phút. Kích thước PCb hỗ trợ tối đa là 250 x 350 mm (RMP 3545: 350x450mm) tính cả bì, và PCB net size là 210 x300 mm (RMP 3545: 300x400mm).

Khoảng cách tấm gia nhiệt là 40 mm. Nếu sử dụng tấm ép tiêu chuẩn và chia 1.5mm chiều dầy lớp với 1.5 chiều dầy tấm ép chúng ta có thể làm tới mạch 7 lớp.

Lực ép được tạo ra bởi khí nén, nó đảm bảo lực ép được phân bố đều trên bề mặt PCB.

Để đăng kí các lớp trong bo đa lớp có thể sử dụng chức năng đăng kí lỗ trong phần mềm IsoCam và Bungard Favorit để cố định với rivet

Querschnitt

Thông số kỹ thuật:

  • Kích thước PCB max: 250 x 350 mm gros (350 x 450 mm gros / RMP 3545)
    210 x 300 mm net (300 x 400 mm gros / RMP 3545)
  • Lực ép: > 12 t (> 24t RMP 3545)
  • Nhiệt độ: max. up to 250 °C
  • Gia nhiệt: approx. 30 min.
  • Thời gian ép: approx. 60 min.
  • Làm mát: approx. 120 min.
  • Trọng lượng: 130 kg net (260 kg)
  • Nguồn cấp: 230 V~, 50 hz, 16 A (380-400 V 3~, 50 hz, 32 A / RMP 3545)
  • Kích thước(W x D x H ): 65 cm x 65 cm x 139 cm (83 cm x 87 cm x 160 cm)

Technical details are subject to change without notice.

Multi Sample

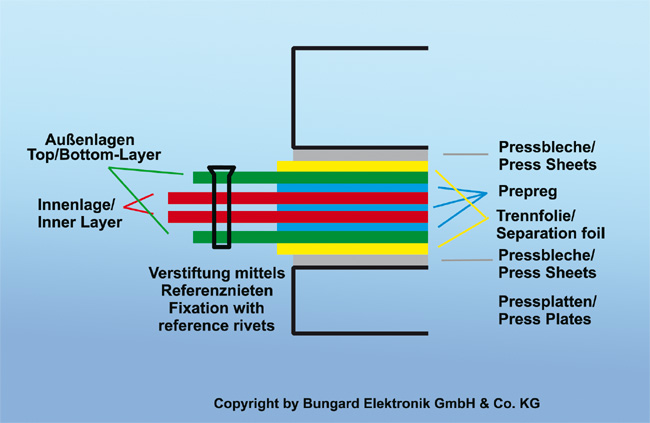

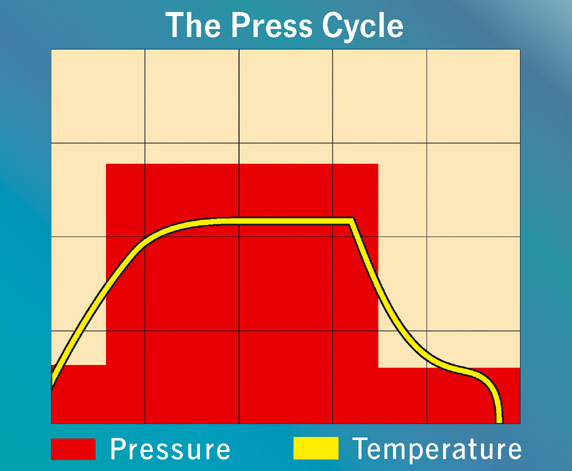

pressstapelgrafikBeispiel SchnittPresscycle
