Neoden Technology Corp.LTD

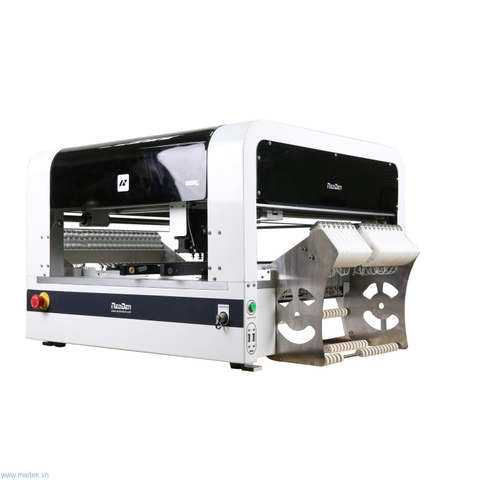

Máy gắp đặt linh kiện NeoDen 4

Mã sản phẩm: NeoDen 4
Liên hệ

Chính sách

Giao hàng toàn quốc

Bảo hành 12 tháng theo tiêu chuẩn nhà sản xuất

Cam kết

Hàng mới 100%, chính hãng sản xuất.

Cung cấp đầy đủ chứng từ, hóa đơn, CO, CQ theo yêu cầu

Giao hàng miễn phí toàn quốc với đơn hàng >10 triệu

Hỗ trợ tư vấn, kỹ thuật 24/7

Chi tiết sản phẩm

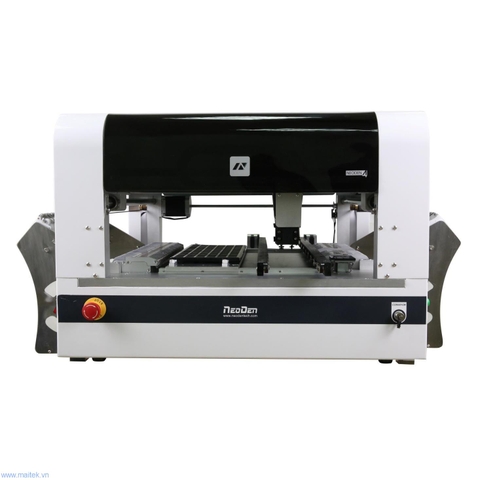

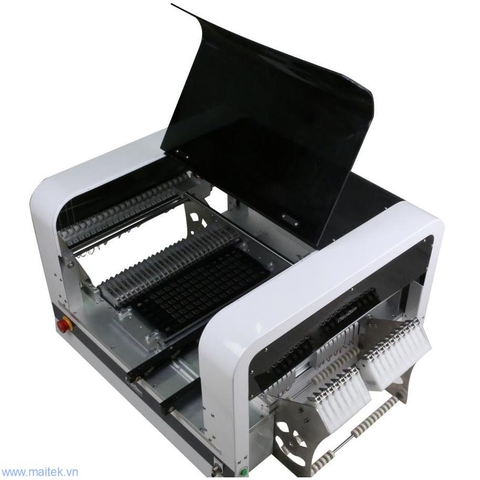

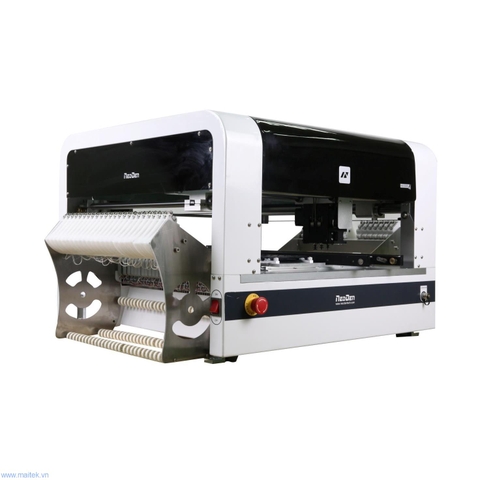

NeoDen4--- Máy gắp đặt với hệ thống camera (rail điều chỉnh tự động)

Sản phẩm

NeoDen4 là dòng máy mới rất được mong chờ của Neoden, đây là hệ thống máy gắp đặt tự động cùng hệ thống quét ảnh tự động.

Là một nhà thiết kế và phát triển máy PnP chuyên nghiệp, Neoden them gia ngành công nghiệp SMT từ năm 2010. Neoden 4 bao gồm hệ thống camera kép, rails tự động, feeders điện tự động và 4 đầu hút, hỗ trợ tới linh kiện 0201, BGA, QFN, và có khả năng đáp ứng cho LED 0.8m/1.2m/1.5m LED. NeoDen4 là sư lựa chọn hàng đầu bởi độ chính xác cao, tốc độ, sự ổn định và giá thành thấp.

Đây là bước đột phá không chỉ cho Neoden mà còn đối với người sử dụng với mục đích sản xuất từ cỡ nhỏ tới mức trung bình, những người muốn nâng cao sự chính xác, tốc độ lắp ráp PCB với kinh phí có hạn.



Video





Đặc điểm mới:

1. Hệ thống quét ảnh ( camera kép trên-dưới) để nhận diện và căn chỉnh các loại linh kiện khác nhau, nâng cao độ chính xác hỗ trợ linh kiện 0201 tới BGA

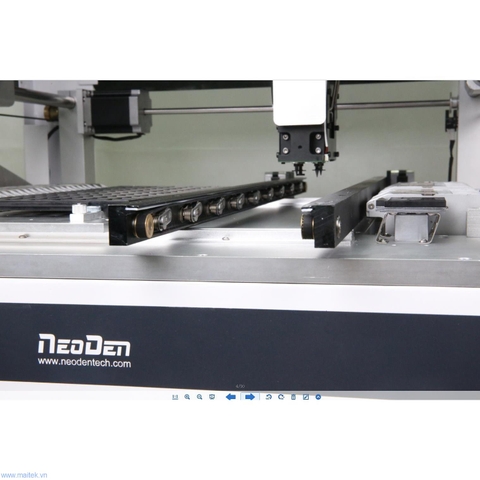

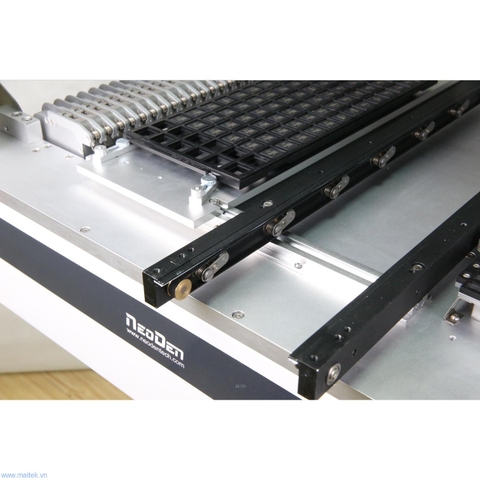

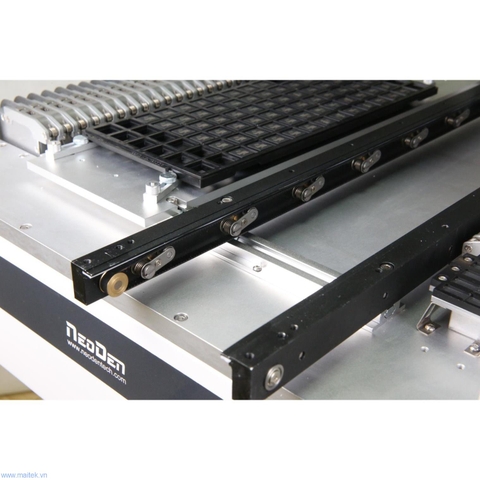

2. Rails tự động giúp việc gắp đựt linh kiện được liên tục, giải quyết các vấn đề với tube LED dài như 0.8m, 1.2m và 1.5m ;

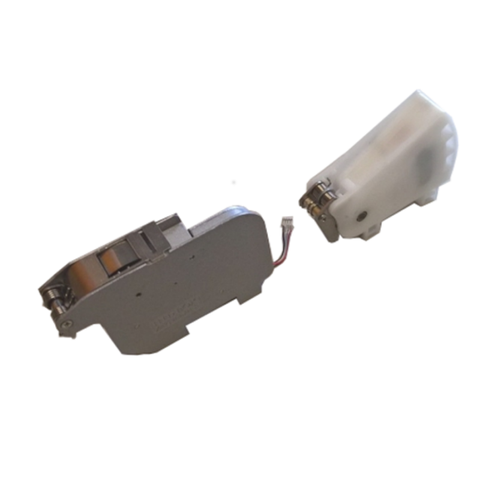

3. Feeders điện tự động giảm thiểu tối da độ lệch;

4. Băng tải được hỗ trợ vì thế một line SMT hoàn chỉnh có thể được lắp đặt, điều này giúp giảm thời gian sản xuất và nhân công.

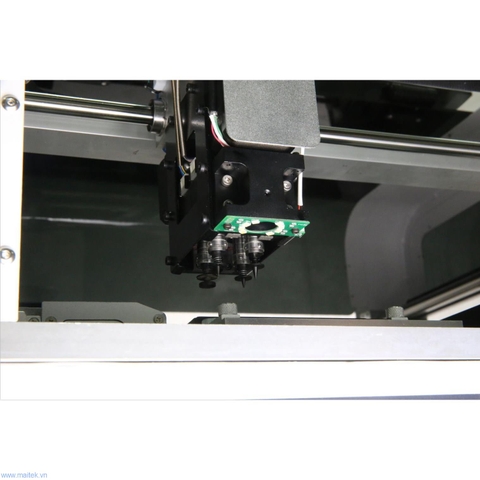

5. Bốn đầu hút thực hiện việc hút linh kiện và căn chỉnh đồng thời .

6. Hỗ trợ nâng cấp từ xa, Neoden cũng cấp hệ thống với sự hỗ trợ trong thời gian dài.

Thông số kỹ thuật

Đầu hút

4

Tốc độ

( under factory test condition)

Vision on:  5000CPH

Vision off: 10000CPH

Số lượng feeder

Tape reel feeders: 48

Vibration feeders: 5

Tray feeders: 5

Rails

1 set

Linh kiện

Nhỏ nhất: 0201

Lớn nhất: TQFP240

BGA, QFN, 1.5m LED strip

Chiều cao linh kiện

5MM

Xoay

±180°(360°)

Độ chính xác

±0.02mm

X-Y độ lặp

±0.02mm

Kích thước PCB

With Rails : 310*1500mm

Vùng ráp

Without waffle Tray:310*1500mm

With 1 waffle Tray: 140*1500mm

Điều khiển chính

GUI

Nguồn cấp

110V/220V

Công suất

180W

Kích thước

Machine size:  87*68*48cm

Packing size:   94*74*60cm

Trọng lượng

Net Weight:    60kg

Gross weight:  80kg

Vật tư, linh kiện tiêu chuẩn:

1) Máy chính NeoDen4: 1

2)Đầu hút:(XN07=1,XN14=1,XN40=1,XN22=1)

3) Thẻ nhớ 8G : 1

4) Dây nguồn(5M): 1

5) Video hướng dẫn: 1

6) Băng dính 2 mặt: 2

7) Tool:5

8) Hộp tool:1

9)Bộ gá:1

10)Vibration Feeder:1

11)Rail Parts:4

12) Hướng dẫn sử dụng:1





Tại sao chọn Neoden!!!

1. NeoDen là chuyên gia về máy gắp đặt linh kiện với hơn 30 phát minh và chứng nhận (CE).

2. Có các đại diện phân phối tại Japan, India, EU, South Korea, Iran, Turkey, Brazil, Chile, và MAITEK Co., - Việt Nam.

3. Dịch vụ sau bán hàng chu đáo với 14 kỹ sư chuyên trách tại trụ sở và các kỹ sư tại bản địa. Các kỹ sư của công ty MAITEK Co., đảm bảo từ việc lắp đặt, bảo hành và sửa chữa trong thời gian ngắn nhất.

4. Trọng lượng máy nhẹ, chiếm ít diện tích

5. Giao diện sử dụng thân thiện, không cần có chuyên môn về máy SMT.

6. Máy được tích hợp cao, không cần thêm máy nén hay các hệ thống khác hỗ trợ.

7. Độ chính xác và độ ổn định cao.

8. Giá rẻ, chi phí sở hữu và sử dụng thấp. Ai cũng có thể sở hữu hệ thống SMT.

9. Dịch vụ vận chuyển nhanh chóng, sau 3-5 ngày làm việc.

10.Chuyên biệt cho các phòng nghiên cứu, phát triển, làm mẫu và sản xuất nhỏ để đáp ứng nhanh nhất các yêu cầu.



Bảo hành

Bảo hành 12 tháng từ ngày bàn giao, hỗ trợ kỹ thuật suất thời gian của sản phẩm.

Trân trọng cảm ơn,

Maitek Co.,

maitek@maitek.vn

090 618 2358



Hệ thống mẫu:

1.

YS Printer + NeoDen4 + Băng tải + Lò hàn T5

Tốc độ: ~2500cph. Nguồn cấp hỗ trợ 220V/380V



2.

YS printer + Băng tải + NeoDen4 + Băng tải + NeoDen4 + Băng tải + Lò hàn T5

Tốc độ: ~6000 cph, nguồn cấp lựa chọn: 220V/380V
