Máy gắp đặt linh kiện NeoDen TM220A

Mã sản phẩm: TM220A
Liên hệ

Chính sách

Giao hàng toàn quốc

Bảo hành 12 tháng theo tiêu chuẩn nhà sản xuất

Cam kết

Hàng mới 100%, chính hãng sản xuất.

Cung cấp đầy đủ chứng từ, hóa đơn, CO, CQ theo yêu cầu

Giao hàng miễn phí toàn quốc với đơn hàng >10 triệu

Hỗ trợ tư vấn, kỹ thuật 24/7

Chi tiết sản phẩm

Máy gắp đặt linh kiện TM220A đã ngừng sản xuất và thay bằng model NeoDen 3V (click link)

Thông tin chung

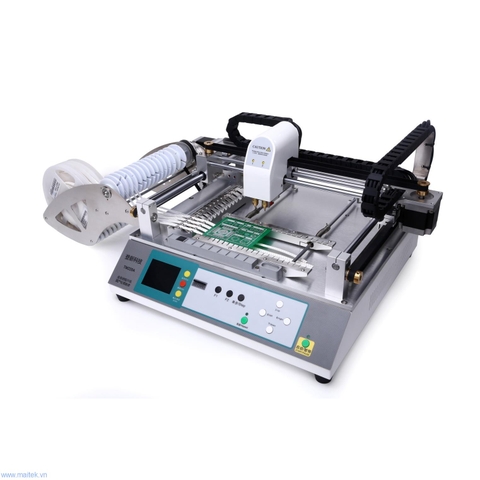

TM220A là thế hệ máy gắp đặt linh kiện để bàn đầu tiên của NeoDen. Máy có 2 đầu hút, 16 khe feeders, tiêu điểm laser và hệ thống định vị PCB linh hoạt.phù hợp với mục đích sử dụng cá nhân, các phòng Lab, các đơn vị sản xuất nhỏ và vừa. Đây là dòng máy nổi tiếng bởi dễ sử dụng, ổn định, giá thành cạnh tranh. Là sự lựa chọn tối ưu cho những cá nhân muốn bắt đầu tham gia lĩnh vực SMT với kinh phí giới hạn nhưng mong muốn một hệ thống ổn định, đáng tin cậy.

Một số  điểm chính

1) Định vị laser giúp dễ dàng lập trình.

2) Phát hiện chân không, tự động xử lý khi có sai lệch

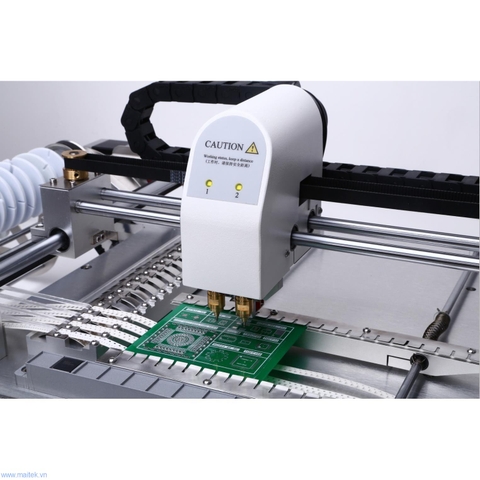

3) Đầu hút kép tăng năng suất có khả năng hoạt động 360 độ

4) Giảm ồn, hệ thống bơm kép được tích hợp ( giảm chi phí setup, không cần thêm bơm ngoài)

5) Thẻ nhớ tiêu chuẩn 8G SD, lưu trữ file CSV

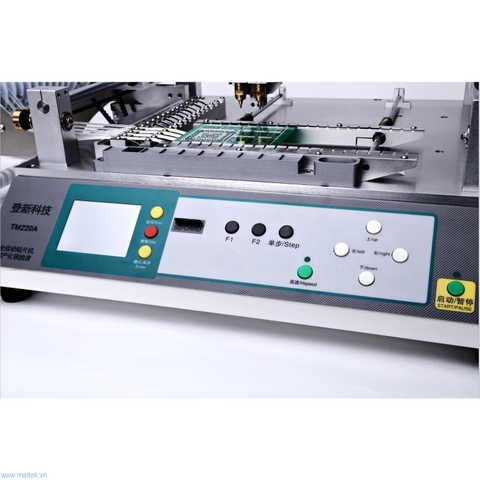

6) Màn hình LCD cảm ứng, dễ dàng lập trình điều khiển.(Chinese/English)

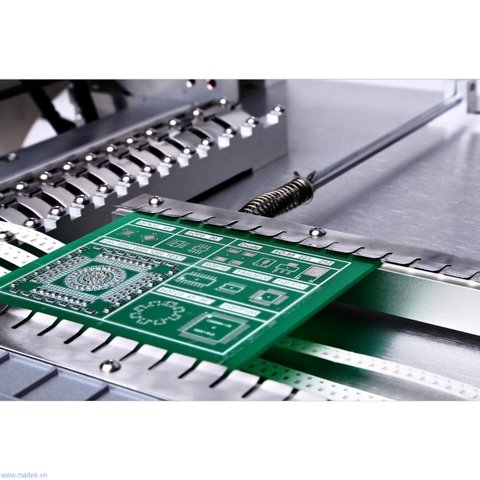

7) Tích hợp feeder tự động (tiết kiện chi phí mua feeder) tự động tách màng nylon

8) Làm việc với 4 kiểu đầu hút chính xác cao.

9) Thiết kế tối ưu cho hoạt động

10) Hỗ trợ kiểu linh kiện 0402, 0603, 0805, 1206, 1812, 2010, 2512, SOT-23, LED (3528, 5050

etc.), SOT89, SOP-8, SOP-14, SOP-16, SOT-223, SOT-252 and IC components (IC size under 16*16mm, PIN foot less than 100, fine-pitch above 0.5mm, the height of component less than 3mm) with required precision.

11) Không có hệ thống vision, tiêu điểm laser dùng để định vị cho dòng máy TM220A

12) Phần mềm điều khiển hoạt động tích hợp sẵn. Dễ dàng lập trình, không cần sơ đồ mạch PCB, với sự hỗ trợ của tiêu điểm laser nên không cần thêm một PC hỗ trợ.

13) Dễ dàng lập trình, khoảng 5 phút tùy từng thiết kế. Có thể chạy trực tiếp từ thẻ SD.

14) Đóng gói tiêu chuẩn, đảm bảo an toàn trong quá trình vận chuyển.

15) Trọng lượng nhẹ, cài đặt đơn giản.

16) Công suất ~100W: tiết kiệm năng lượng

Thông số kỹ thuật

Model

TM220A

Kiểu máy

Single gantry with 2 heads

Định vị

Laser Sighted

Tốc độ

3,500CPH

Feeder

Tape feeder:15

Tray feeder:1

Dải linh kiện

Smallest Size

0402(01005 inch)

Largest Size

 (Lead Pitch 0.5mm)

Max Height

3.5mm

Xoay

±180°

Độ chính xác

±0.05mm

Kích thước PCB

Maximum

220 x 200

Nguồn cấp

110V/220V

Công suất

100W

Kích thước máy

Machine size

1010(L)x610(W)x4800(H)

Trọng lượng

45kgs

Số lượng bơm

2



Máy và phụ kiện tiêu chuẩn

1) Pick and Place Machine TM220A: 1

2) 4 types of nozzle: Totally 6 (XS—2, S—2, M—1, L—1)

3) 8G SD Card: 1

4) Card reader: 1

5) Nozzle disassembly tool: 1set

6) Nozzle cleaning tool: 1 set

7) Adjustment tool for Nylon Spool Wheel1

8) User manual: 1

9) Video training course: 1 set

10) PCB Coordinate file transformation tool: 1

Bảo hành

Máy được bảo hành 12 tháng theo tiêu chuẩn của nhà sản xuất.
