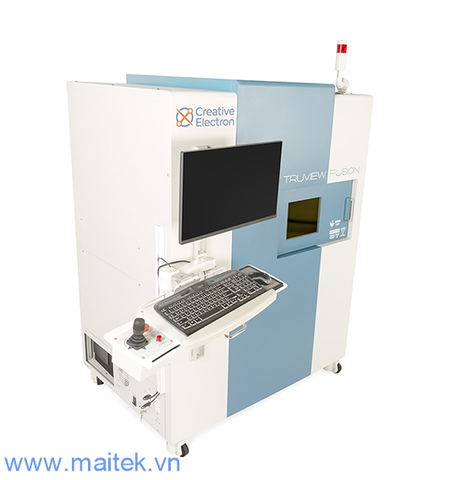

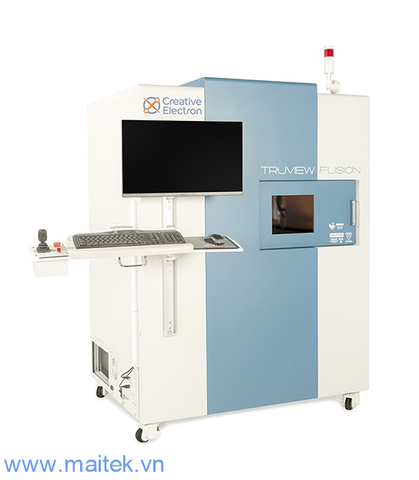

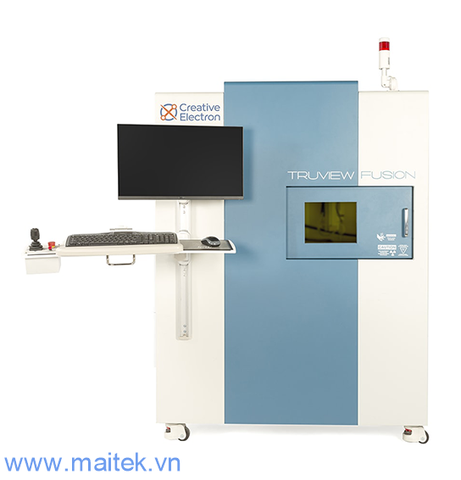

TruView™ Fusion X-ray System

Sức mạnh, tính linh hoạt và tính linh hoạt. Được hợp nhất.
Hệ thống kiểm tra tia X TruView ™ Fusion là máy chụp tia X linh hoạt nhất trên thị trường hiện nay. Có khả năng kiểm tra các mẫu lên đến 20 "x20" (hoặc 20 "x48"), TruView ™ Fusion có thể được cấp nguồn bằng các nguồn tia X từ 80kV đến 300kV. Khi được cấp nguồn bằng nguồn tia X truyền qua, TruView ™ Fusion có thể đạt được độ phóng đại lên đến 2.000X.

TruView ™ Fusion có bốn cấu hình tiêu chuẩn: TruView ™ Fusion A để kiểm tra tự động hoặc thủ công, TruView ™ Fusion LED cho bảng LED định dạng lớn (20 ″ x48 ″), TruView ™ Fusion AXI cho các ứng dụng nội tuyến và tự động xác định lỗi và TruView ™ Fusion CT cho nhu cầu chụp X-quang 3D (chụp cắt lớp vi tính) của bạn.

Với một loạt các ứng dụng, đã đến lúc bạn tìm hiểu mức độ mạnh mẽ của chiếc máy này tại cơ sở của bạn.

Download the TruView™ Fusion Brochure.

Mô tả:

TruView ™ Fusion được cung cấp bởi Phần mềm TruView ™ 11 của riêng chúng tôi. Phần mềm này cung cấp quy trình kiểm tra thủ công trực quan và khả năng lập trình một bộ kiểm tra hoàn chỉnh. Những thử nghiệm này có thể dễ dàng được lặp lại trên một loạt mẫu, làm cho TruView ™ Fusion trở thành máy chụp X-quang lý tưởng cho các ứng dụng “tại chỗ”. Với đầy đủ khả năng đạt / không đạt, hệ thống này có thể hỗ trợ hoặc thay thế một người vận hành có kinh nghiệm.

Thông số kỹ thuật:

Điện áp nguồn tia X: Nhiều tùy chọn vi tiêu điểm, từ 80kV đến 300kV.

Cảm biến tia X: Nhiều lựa chọn, từ tấm phẳng 3 ″ x4 ″ đến 17 ″ x17 ″.

Thao tác mẫu: Độ nghiêng cảm biến X, Y, Z và X-quang hoàn toàn tự động. Các phép quay mẫu và giai đoạn cũng có sẵn.

Kích thước hệ thống (LxWxH): 48 ”x36” x65 ”

Khu vực mẫu có thể nhìn thấy tối đa: 20 "x20" hoặc 20 "x48"

Độ phóng đại: biến, lên đến 2.000x

Phần mềm đi kèm: TruView 11 tiêu chuẩn

Máy tính đi kèm: PC chạy hệ điều hành Windows mới nhất, hoàn toàn có thể kết nối mạng.

Nâng cấp tùy chọn: TruView 11 Premium, cơ chế quay mẫu, cơ chế quay sân khấu. Tự động hóa kiểm tra và macro đường dẫn tùy chỉnh.

Sự bảo đảm: Bảo hành 3 năm (chỉ Hoa Kỳ)

Sự an toàn: Tuân thủ FDA và chứng nhận CE. Tủ được che chắn hoàn toàn với nhiều khóa liên động, công tắc khởi động bằng chìa khóa và công tắc dừng khẩn cấp. Được chứng nhận hoạt động trên toàn thế giới.

Cấu hình:

TruView™ Fusion A

TruView ™ Fusion A có bảng mẫu kích thước 20 "x 20" và có thể được cấp nguồn bằng nguồn tia X có công suất tối đa từ 80kV đến 300kV. Bàn di chuyển theo hướng X và Z trong khi nguồn và cảm biến di chuyển theo hướng Y giúp người vận hành có thể quan sát toàn bộ khu vực bàn trong khi vẫn giữ cho tủ có diện tích tương đối nhỏ gọn. Cảm biến nghiêng cung cấp chế độ xem góc xiên của mẫu để bạn có thể chụp được ảnh phù hợp mọi lúc. Khi được cấp nguồn bằng nguồn tia X truyền qua, TruView ™ Fusion A có thể đạt được độ phóng đại lên đến 2.000 lần.

TruView™ Fusion AXI

Được thiết kế cho môi trường SMT hỗn hợp cao, TruView ™ Fusion AXI có giao diện chương trình “một nút” và hoạt động hoàn toàn tự động. Trực quan và dễ sử dụng nên bạn không cần phải trở thành một chuyên gia về tia X. Bạn muốn tìm kiếm hiệu quả cho đường truyền của mình - và đó chính xác là những gì TruView ™ Fusion AXI mang lại cho bạn. Kết quả nhanh đến mức bạn có thể nhanh chóng biến dữ liệu thành thông tin, thông tin thành hành động và hành động thành ROI! Hệ thống AXI tiếp theo của bạn phải là nguồn thông tin, không phải là nguồn gây tắc nghẽn. Với thời gian chu kỳ ngắn, TruView ™ Fusion AXI sẽ bắt kịp các dòng nhanh nhất. Bạn có thể tin tưởng vào tốc độ để giữ cho các đường của mình hoạt động hiệu quả nhất.

TruView™ Fusion LED

TruView ™ Fusion LED là máy X-quang đầu tiên được thiết kế để đáp ứng các yêu cầu nghiêm ngặt của các nhà sản xuất bảng LED. Chúng tôi hiểu những thách thức của bạn khi đối mặt với các bo mạch lớn, số lượng lớn các thành phần và nhu cầu về thời gian chu kỳ nhanh. Chúng tôi đã thiết kế TruView Fusion LED cho bạn. Hệ thống X-quang của bạn phải là nguồn thông tin, không phải là nguồn gây tắc nghẽn. Với thời gian chu kỳ ngắn, TruView ™ Fusion LED sẽ bắt kịp dòng nhanh nhất. Bạn có thể tin tưởng vào tốc độ để giữ cho các đường của mình hoạt động hiệu quả nhất. Có khả năng kiểm tra các bo mạch lớn hơn trên thị trường hiện nay, TruView Fusion LED là máy chụp x-quang phù hợp để đảm bảo rằng chất lượng của sản phẩm bạn đang vận chuyển đáp ứng các yêu cầu của khách hàng.

TruView™ Fusion CT

TruView ™ Fusion CT là một hệ thống X-quang 3D đáng kinh ngạc cho phép bạn chụp toàn bộ hình ảnh chụp cắt lớp vi tính của các mẫu của bạn trong vài phút. Được xây dựng với các thuật toán đang chờ cấp bằng sáng chế và phần cứng hiện đại có khả năng đo lường tuyệt đối bên trong các mẫu của bạn, TruView ™ Fusion CT là hệ thống X-quang 3D mà bạn đang chờ đợi! Phần mềm TruView ™ Fusion CT được trang bị một plugin đặc biệt để xuất ra các tệp .stl - định dạng tiêu chuẩn để in 3D. Điều đó có nghĩa là bạn có thể quét 3D X-Ray một mẫu bằng TruView ™ Fusion CT của mình và - chỉ trong vài phút - in khối lượng CT. Làm thế nào điều này tốt hơn một máy quét 3D quang học? CT của mẫu cho phép bạn “nhìn thấy bên trong mẫu”, có nghĩa là bạn có thể in một mặt cắt ngang của mẫu thay vì chỉ có vỏ bên ngoài. Bạn thậm chí có thể sửa các lỗi của mẫu ban đầu trong tập CT để bản in 3D được sửa chữa / sửa đổi.
