Labtech

Tủ môi trường kích thước lớn

Mã sản phẩm: R-WTH
Liên hệ

Chính sách

Giao hàng toàn quốc

Bảo hành 12 tháng theo tiêu chuẩn nhà sản xuất

Cam kết

Hàng mới 100%, chính hãng sản xuất.

Cung cấp đầy đủ chứng từ, hóa đơn, CO, CQ theo yêu cầu

Giao hàng miễn phí toàn quốc với đơn hàng >10 triệu

Hỗ trợ tư vấn, kỹ thuật 24/7

Chính sách bảo hành tiêu chuẩn và gia hạn bảo hành theo yêu cầu.

Chi tiết sản phẩm

Ứng dụng :

Phòng Môi trường Walk-in được thiết kế để mô phỏng môi trường nhằm kiểm tra hiệu suất và độ tin cậy của thông tin liên lạc, điện tử, ô tô, dược phẩm, hàng không vũ trụ và các sản phẩm liên quan khác.

Buồng Kiểm tra Drive-in cho điện thoại di động, màn hình LCD, Máy tính xách tay là một trong những đặc sản hàng đầu của chúng tôi. Một nhà sản xuất máy tính lớn yêu cầu Phòng lão hóa Walk-in để kiểm tra một số giá đỡ của máy chủ cùng một lúc. Việc đầy tải các máy chủ có thể tạo ra hơn 10 kilowatt nhiệt, có thể gây ra các vấn đề về tính đồng nhất, vì vậy LABTECH đã đề xuất một khoảng không khí trần cho Phòng thử nghiệm Drive-in để phân phối không khí.

Các tấm được sử dụng trong buồng Walk-in của chúng tôi là bọt uretan dày từ 100mm đến 120mm được kẹp giữa tường bên trong bằng thép không gỉ và bên ngoài bằng thép phủ. Một hộp lắp ráp có khả năng tự chống đỡ, do đó không yêu cầu các bộ phận kết cấu nặng nề có kích thước cửa khác nhau, các cổng truy cập và các sửa đổi khác có thể thực hiện được.

Tiêu chuẩn kiểm tra:

IEC60068-2-78, IEC60068-2-30, IEC60068-2-38, IEC60068-2-66

ISO16750, JESD22

GB / T2423.3, GB / T2423.4, GB / T2423.34, GB / T2423.40, GB / T 14710: 2009, GB / T 13543

Sự chỉ rõ:

1. Tên sản phẩm

Phòng đi bộ

1.1 Mô hình

Dòng R-WTH

1.2 Khối lượng bên trong

Có thể được tùy chỉnh với bất kỳ kích thước

2. Hiệu suất

2.1 Điều kiện môi trường

Nhiệt độ: + 25 ℃, Độ ẩm tương đối ≤85%, không có mẫu thử

2.2 Phạm vi nhiệt độ

-70 ° C đến +200 ° C theo yêu cầu tùy chỉnh

2.3 Biến động nhiệt độ

± 0,5 ℃

2.4 Đồng nhất nhiệt độ

± 2 ℃

2.5 Phạm vi độ ẩm

20% -98% RH (5% và 10% cho tùy chọn)

2.6 Biến động độ ẩm

≤ ± 3% RH

2.7 Độ ẩm đồng đều

≤ ± 3% RH

3. Cấu trúc





3.1 Chất liệu khung





Vật liệu bên ngoài buồng: thép tấm được xử lý bề mặt phun sơn tĩnh điện

Vật liệu bên trong buồng: SUS304

Vật liệu cách nhiệt phòng: bọt polyurethane cứng mật độ cao + sợi thủy tinh

Vật liệu cách nhiệt cửa: bọt Polyurethane mật độ cao cứng

3.2 Kênh điều hòa

Quạt ly tâm

Máy sưởi, máy tạo ẩm, máy hút ẩm, dàn bay hơi, lỗ cấp thoát nước, cảm biến nhiệt độ



3.3 Cấu hình tiêu chuẩn



Hai cửa sổ quan sát

Khóa cửa đặc biệt

Bản lề cửa: SUS # 304

Đèn trên nóc buồng: 2 đèn

3,4 Cửa

Cửa đôi

Quan sát cửa sổ, đèn

Cửa ra vào và khung cửa sổ với thiết bị sưởi điện chống ngưng tụ

3.5 Bảng điều khiển

Bộ điều khiển, thiết bị cài đặt bảo vệ quá nhiệt

3.6 Phòng máy

Bộ phận làm lạnh, khay chứa nước, lỗ thoát nước

3.7 Phân phối điện

Bảng phân phối điện, quạt hút

3.8 Lò sưởi

Hệ thống sưởi: lò sưởi bằng thép không gỉ kiểu vây

3.9 Máy tạo ẩm

Hệ thống làm ẩm kiểu lò hơi máng cạn

3.10 Máy hút ẩm

Hệ thống tạo ẩm đặc biệt cho yêu cầu độ ẩm thấp

3.11 Lỗ dây điện

và lỗ thoát nước

Ở dưới cùng của buồng

4. Hệ thống lạnh

4.1 Cách làm mát

Không khí mát hoặc nước mát

4.2 Máy nén

Đức thương hiệu Bock

4.3 Thiết bị bay hơi

Điều chỉnh công suất tải tự động nhiều tầng kiểu vây

4.4 Bình ngưng

Bộ ngưng tụ làm mát không khí kiểu vây

4.5 Hệ thống mở rộng

Hệ thống lạnh kiểm soát công suất (mao quản)

4.6 Bộ trao đổi nhiệt dạng tấm

Bộ trao đổi nhiệt tấm hàn bằng thép không gỉ.

4.7 Cách điều khiển tủ lạnh

Tự động điều chỉnh điều kiện hoạt động theo điều kiện thử nghiệm

Van điều chỉnh áp suất bay hơi

Máy nén khí hồi lưu làm mát vòng lặp

4.8 Chất làm lạnh

R404a / R23

5. Hệ thống điều khiển điện

5.1 Hệ thống điều khiển

Bộ điều khiển màn hình cảm ứng PLC

5.2 Thông số kỹ thuật của bộ điều khiển

Độ chính xác: nhiệt độ ± 0,1 ℃ + 1 chữ số, độ ẩm ± 1% RH + 1 chữ số;

Độ phân giải: nhiệt độ 0,1 ℃, độ ẩm ± 0,1% RH;

Với giới hạn trên và dưới của chức năng chờ và báo động;

Nhiệt độ độ ẩm đầu vào tín hiệu bóng đèn khô và ướt PT100 x 2;

9 nhóm cài đặt thông số điều khiển PID, tự động tính toán PID;

Tự động điều chỉnh bầu ướt và khô;

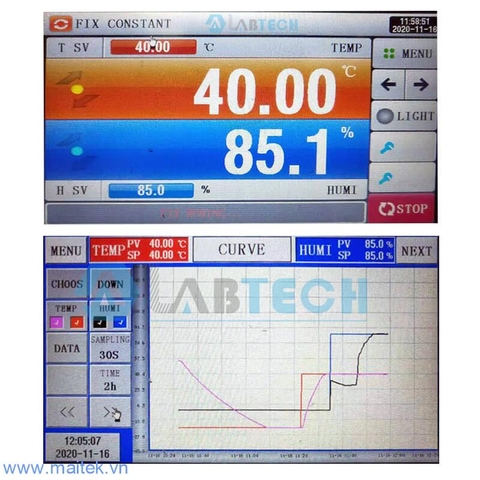

5.3 Chức năng hiển thị

Màn hình cảm ứng màu

Nhiệt độ SV và PV hiển thị trực tiếp

Hiển thị số phân đoạn hiện tại và thời gian còn lại và thời gian chu kỳ

Tổng thời gian chạy

Nhiệt độ đặt giá trị và hiển thị đường cong, hiển thị đường cong thời gian thực

Với màn hình chỉnh sửa chương trình riêng biệt; mỗi trang có thể nhập ít nhất 5 phân đoạn nhiệt độ và thời gian

Giao diện tiếng Anh; hiển thị nhắc nhở lỗi

Màn hình có điều chỉnh đèn nền; chức năng bảo vệ hiển thị màn hình hẹn giờ, cài đặt TIMER hoặc tắt máy thủ công

5.4 Dung lượng phân đoạn chương trình và các chức năng điều khiển

Chương trình: Max. 120 mẫu

Công suất: 12000 phân đoạn

Thực hiện lệnh lặp lại: mỗi lệnh có thể đạt tới 3200 lần

Các chức năng có thể chỉnh sửa, xóa, chèn, v.v.

Cài đặt thời gian cho phân đoạn: 0 ~ 99Hour59Min

Đơn vị mô-đun điều khiển trình tự có thể lập trình x2 nhóm

Tắt nguồn bộ nhớ chương trình, tự động khởi động và tiếp tục thực hiện chức năng chương trình sau khi nguồn điện trở lại

Kết nối RS-232 / USB

Hiển thị đường cong thời gian thực

Điều chỉnh tự động cho chức năng cấp đông; chức năng khởi động và tắt máy dành riêng

Ngày, giờ có thể chỉnh sửa, các nút và chức năng khóa màn hình

6. Thiết bị bảo vệ an toàn

6.1 Hệ thống lạnh

Bảo vệ quá áp, quá nhiệt và quá tải máy nén;

Bảo vệ quá nhiệt cho quạt làm mát

6.2 Buồng

Bảo vệ quá nhiệt độ;

Điều hòa không khí kênh bảo vệ quá nhiệt độ cực cao;

Quạt và động cơ bảo vệ quá nhiệt

6.3 Khác

Thứ tự pha nguồn chính và bảo vệ ngắt pha;

Bảo vệ rò rỉ đất;

Bảo vệ nhiệt, ướt, khô, bỏng;

Bảo vệ quá tải và ngắn mạch;

Bảo vệ khi tắt nguồn

7. Cấu hình khác

7.1 Thiết bị đầu cuối điều khiển nguồn cấp mẫu

Tiếp điểm rơle điều khiển, AC220V, ≤2A (Khi hoạt động bình thường, tiếp điểm đóng; khi buồng dừng hoặc hỏng, tiếp điểm ngắt)

7.2 Cầu dao chống rò điện chính

AC380V, 50Hz, nguồn điện sẽ được thay đổi theo tỷ lệ thay đổi yêu cầu

7.3 Dây nguồn

Năm lõi (ba pha bốn dây + dây nối đất bảo vệ)

Một sợi cáp dài 3m

7.4 Lỗ kiểm tra

Đường kính lỗ có thể là φ50mm, φ80mm, φ100mm, φ120mm cho tùy chọn

7,5 cổng USB

Các đường cong thử nghiệm và dữ liệu thử nghiệm có thể được tải xuống và lưu bằng excel và JPG

8. Lô hàng: buồng như một tổng thể để gửi hàng hoặc loại chia nhỏ

9. Điều kiện môi trường



 9.1 Nơi lắp đặt

-Phòng có mặt bằng phẳng và thông gió tốt, không có rung động mạnh xung quanh thiết bị

-Không có trường điện từ mạnh xung quanh

-Không có vật phẩm dễ cháy, nổ, ăn mòn và bụi

-Có đủ không gian để vận hành và bảo trì (như hình ảnh bên dưới)

A,> 80cm B,> 80cm C,> 120cm





 9.2 Điều kiện môi trường

-Nhiệt độ môi trường: 5 ~ 30 ℃, độ ẩm tương đối ≤85% RH;

- Vị trí lắp đặt phải bằng phẳng, không rung lắc;

- Vị trí lắp đặt không được tiếp xúc trực tiếp với ánh sáng mặt trời và phải duy trì sự lưu thông không khí trong nhà;

- Vị trí lắp đặt thiết bị phải được làm sạch và không được lắp đặt ở những nơi có nhiều bụi hoặc cửa ra bụi





9.3 Nguồn điện

-AC380 V, ba pha bốn dây + dây nối đất bảo vệ

-Power: thay đổi theo tỷ lệ thay đổi yêu cầu

-Điện áp: AC (380 ± 10%) V; tần số: (50 ± 0,5) Hz

- Điện trở dây nối đất bảo vệ <4Ω

Người dùng cần cung cấp công tắc không khí độc lập cần thiết cho buồng này.



Các tính năng và lợi thế của Labtech Walk-in Chamber:

1. Cấu trúc với toàn bộ mảnh và mảnh chia nhỏ là để lựa chọn.

2. Kết cấu vững chắc với tấm thép, hệ thống thông gió độc đáo và cấu trúc cách nhiệt để đảm bảo độ chính xác của dữ liệu thử nghiệm.

3. Chủ mẫu tùy chỉnh được cung cấp theo yêu cầu của khách hàng.

4. Ramp cho mẫu thử nghiệm dễ dàng lái xe vào.

5. Cửa đôi với các cửa sổ quan sát cửa ra vào để theo dõi mẫu.



Trụ sở không khí mô-đun
