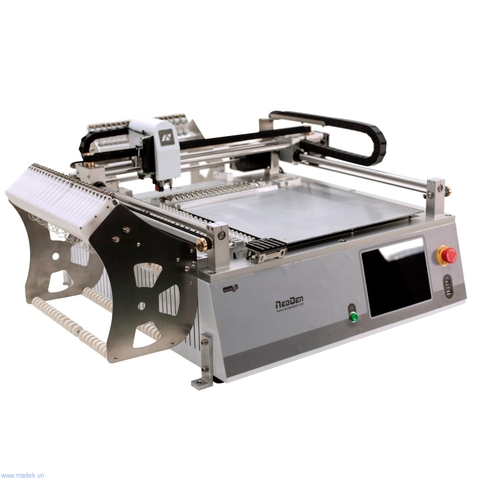

Máy gắp đặt linh kiện NeoDen 3V

Máy gắp đặt linh kiện NeoDen 3V
Máy gắp đặt linh kiện NeoDen 3V
Máy gắp đặt linh kiện NeoDen 3V
Máy gắp đặt linh kiện NeoDen 3V
Máy gắp đặt linh kiện NeoDen 3V
Máy gắp đặt linh kiện NeoDen 3V
Tình trạng: Còn hàng
Tác giả: Neoden Technology Corp.LTD
Loại: Hệ thống SMT

NeoDen3V là phiên bản nâng cấp của model TM245P đã dừng sản xuất từ tháng 7.2017.
Máy có 02 đầu hút, 46 khe feeders (op), hệ thống vision và các nâng cấp hữu ích khác.

Default Title
Default Title
Liên hệ

Tổng tiền: 0

Chính sách bán hàng
Hàng chính hãng, bảo hành toàn quốc
Hàng chính hãng, bảo hành toàn quốc
Cung cấp đầy đủ chứng nhận CO, CQ
Cung cấp đầy đủ chứng nhận CO, CQ
Gọi lại trong 10 phút từ khi nhận liên hệ
Gọi lại trong 10 phút từ khi nhận liên hệ
Giao hàng toàn quốc nhanh chóng
Giao hàng toàn quốc nhanh chóng
Hỗ trợ dịch vụ 24/7
Hỗ trợ dịch vụ 24/7
Hỗ trợ mua hàng
Hỗ trợ mua hàng 0906182358
Ưu đãi Ưu đãi
Với các khách hàng đã từng mua hàng tại MAITEK CO.,
Với các khách hàng lần đầu mua hàng tại MAITEK CO.,

Thông tin chi tiết

Thông số kỹ thuật máy gắp đặt linh kiện NeoDen 3V

Thông tin chung

NeoDen3V là phiên bản nâng cấp của dòng máy TM245P series.

Máy có 2 đầu hút, 46 khe feeder, hệ thống vision, hệ thống đặt PCB linh hoạt, là dòng máy phù hợp cho chế thử, sản xuất vừa và nhỏ với chi phí đầu tư và sản xuất rất hợp lý.

Đặc điểm

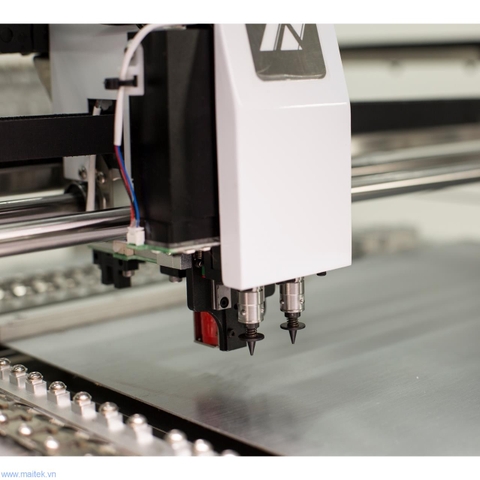

2 đầu hút, hệ thống vision

2 đầu hút linh kiện chính xác, xoay ±180°

đáp ứng cho dải rộng các loại linh kiện khác nhau.

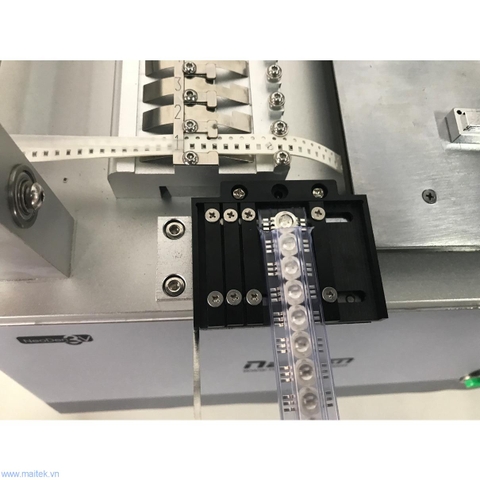

Bằng sáng chế Peel box.

Bộ truyền động điện, từ được cấp bằng sáng chế.

Không cần phải bóc nilon bọc bằng tay sẽ giúp bạn tiết kiệm rất nhiều thời gian.

Vị trí đặt PCB linh hoạt

Với việc sử dụng các pin đỡ PCB, ban có thể đặt PCB rất linh hoạt trên máy.

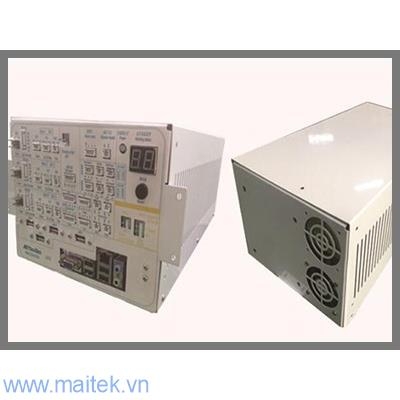

Bộ điều khiển tích hợp

Tích hợp bộ điều khiển giúp dễ dàng vận hành, bảo dưỡng, sửa chữa.

Thông số kỹ thuật

Model

NeoDen3V(Standard)

NeoDen3V(Advanced)

Số đầu hút

2

2

Căn linh kiện

Vision

Vision

Xoay

±180°

±180°

Tốc độ đặt linh kiện

5000CPH(without vision);3500CPH(with vision)

5000CPH(without vision);3500CPH(with vision)

Feeder

Tape feeder:24(all 8mm)

Tape feeder:44(all 8mm)

Vibration feeder: 0~5

Vibration feeder: 0~5

Tray feeder: 5~10

(Customization supported)

Tray feeder: 5~10

(Customization supported)

Kích thước bo mạch

Maximum:320*420mm

Maximum:320*390mm

Dải linh kiện hỗ trợ

Smallest components:0402

Smallest components:0402

Largest components:TQFP144

Largest components:TQFP144

Max height:5mm

Max height:5mm

Số bơm

3

3

Độ chính xác

±0.02mm

±0.02mm

Hệ điều hành

WindowsXP-NOVA

WindowsXP-NOVA

Công suất

160~200W

160~200W

Nguồn cấp

110V/220V

110V/220V

Kích thước máy

820(L)*650(W)*410(H)mm

820(L)*680(W)*410(H)mm

Kích thước đóng gói

1001(L)*961(W)*568(H)mm

1001(L)*961(W)*568(H)mm

Trọng lượng tịnh

55kg

60kg

Hệ thống mẫu:

1.

Máy quét kem hàn PM3040 + Máy gắp đặt linh kiện NeoDen3V + Lò hàn T5s.

Tốc độ: ~3000cph, 02 lựa chọn nguồn cấp 220V/380V

2.

PM3040 + NeoDen3V + NeoDen3V + T5s

Tốc độ: ~6000cph, nguồn cấp lựa chọn: 220V/380V

Sản phẩm mẫu:



Video máy chạy thực tế:
